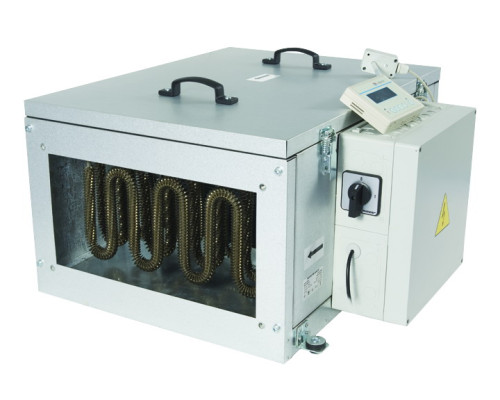

Приливная установка Вентс МПА 1200 Е3

Припливная установка вентиляционная Вентс МПА 1200 Е3 оснащена электрическим подогревом воздуха. Вентиляционный агрегат предназначен для обеспечения припливным воздухом помещений разного назначения. Эта модель может обеспечить максимальную производительность 1200 м³/час, для подогрева используется нагреватель с потребляемой мощностью 9,9 кВт. В установке свежий воздух фильтруется и подогревается в холодный период года. Установка МПА является одним из компонентов системы припливной вентиляции, без системы воздуховодов эксплуатация не предусмотрена. Устанавливать агрегат необходимо в закрытом помещении, где сохраняется плюсовая температура.

Корпус

Корпус установки Вентс МПА 1200 Е3 изготовлен из алюмоцинковой стали, которая более долговечна по сравнению с обычной оцинкованной сталью. Для предотвращения потерь тепла и снижения уровня шума корпус установки изолирован минеральной ватой толщиной 25 мм. Для возможности сервисного обслуживания предусмотрено открывание одной из стенок установки.

Фильтр

Для предотвращения попадания загрязнений во внешний воздух в систему вентиляции в установке предусмотрен фильтр сменной кассеты. Класс фильтрации G4.

Нагреватель

Подогрев припливного воздуха в холодный период года выполняется за счет встроенного электрокалорифера. Для увеличения площади контакта воздуха с нагревателем, на калорифере предусмотрено дополнительное оребрение.

Вентилятор

В установке применяется центробежный вентилятор с изогнутыми вперед лопастями. Для защиты двигателя вентилятора предусмотрен тепловой защит с автоматическим перезапуском. В электродвигателе используются шариковые подшипники качения. Закрытые подшипники качения практически не требуют обслуживания. Срок их службы до 40000 часов.

Управление установкой

Установка оснащена встроенной системой автоматики на базе контроллера.

Функции встроенной системы автоматики припливной установки

• включение и выключение установки
• защита калорифера от перегрева
• сигнализация о необходимости чистки фильтров или их замены
• возможность регулирования производительности припливной установки. Регулирование ступенчатое - возможны 3 скорости.
• работа установки по таймеру

Монтаж

Разместить припливную установку можно в подсобных помещениях (балкон, лоджия, кладовая) или в основных под потолком или в нише.

Установка может монтироваться на полу, к потолку или на стене с помощью кронштейнов. При монтаже необходимо учитывать, что для сервисного обслуживания требуется доступ к установке, то есть необходимо предусмотреть ревизионный люк или другой способ.

Использование установки на примере вентиляции офиса

В подпотолочном пространстве монтируется припливная установка МПА. Для забора воздуха и выброса наружу во внешних стенах делаются отверстия. Свежий воздух проходит через внешнюю решетку, поступает в установку, где он фильтруется, при необходимости подогревается до необходимой температуры и от установки подается через сеть воздуховодов с помощью решеток в кабинеты. Удаление воздуха осуществляется с помощью вытяжного вентилятора через сеть воздуховодов. Таким образом, с помощью припливной установки и вытяжного вентилятора осуществляется необходимая расчетная вентиляция для обеспечения комфортной вентиляции в офисных помещениях.

Технические характеристики

Параметр	Величина
Напряжение, В	400
Частота тока, Гц	50
Максимальная мощность вентилятора, Вт	410
Ток вентилятора, А	1,8
Мощность электрического нагревателя, Вт	9900
Ток электрического нагревателя, А	14,3
Суммарная мощность установки, Вт	9940
Суммарный ток, А	16,1
Производительность, м3/час	1200
Скорость вращения, об/мин	1850
Уровень шума на расстоянии 3 м, дБ(А)	38
Максимальная температура перемещаемого воздуха, °С	- 25....+45
Вес, кг	38,9
Размер воздуховода, который подключается, мм	400х200

Габаритные размеры

Размеры	B	B1	B2	B3	H	H1	H2	L	L1
мм	400	420	549	500	200	220	352	650	530

Диаграмма

Документация

Паспорт установки

(файл pdf, откроется в новой вкладке)

Инструкция по подключению и настройке системы автоматики

(файл pdf, откроется в новой вкладке)
