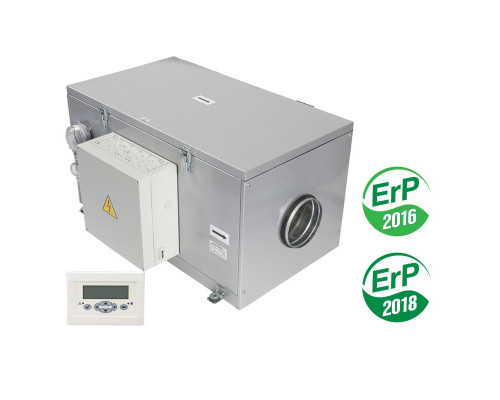

Вентс ВПА 100-1.8-1 припливна установка

Припливная установка Вентс ВПА 100-1.8-1 является вентиляционным агрегатом, предназначенным для обеспечения подачи свежего воздуха в системе вентиляции. Припливный воздух проходит в установке фильтрацию, подогрев (в холодный период года). Установка способна обеспечить подачу воздуха с максимальной производительностью 190 м³/час. Эта модель подключается к воздуховодам и другим элементам вентиляции с диаметром 100 мм. В установке используется однофазный электрический нагреватель с максимальной потребляемой мощностью 1,8 кВт.

Установка поставляется с встроенной системой автоматики.

Корпус

Материал корпуса - алюмоцинковая сталь с повышенным сохранением тепла. Дополнительно корпус имеет тепло- и звукоизоляцию минеральной ватой толщиной 25 мм. Для обслуживания в корпусе предусмотрена возможность открытия одной из стенок.

Фильтр

Для предотвращения попадания загрязнений из внешнего воздуха в компоненты системы и в обслуживаемое помещение предусмотрен фильтр класса G4.

Нагреватель

Для подогрева воздуха в холодный период года в установке есть электрический калорифер.

Вентилятор

В установке Вентс ВПА 100-1.8-1 используется центробежный вентилятор с изогнутыми назад лопастями. Двигатель оборудован термостатом защиты с автоматическим перезапуском. Использование подшипников качения позволяет увеличить срок службы вентилятора до 40 тысяч часов. Балансировка электродвигателя и рабочего колеса выполнена в двух плоскостях и гарантирована производителем.

Управление и автоматика

Установка комплектуется системой автоматики и готова к работе. Встроенная система позволяет регулировать производительность, управлять работой электрического нагревателя, следить за состоянием фильтров, устанавливать необходимую температуру припливного воздуха. Пульт управления проводной - длина 10 метров.

Функции встроенной системы автоматики

• включение и выключение установки
• установка с помощью пульта управления необходимой температуры припливного воздуха и поддержание заданной температуры
• регулирование производительности установки (3 скорости)
• работа установки по суточному или недельному таймеру
• система защиты от перегрева электрического нагревателя
• сигнализация о необходимости очистки или замены фильтра

Монтаж

Желательно размещать установки в хозяйственных помещениях, таких как балкон, кладовая, туалет, ванные комнаты и других, но обязательно в сухом и закрытом помещении с температурой от +1°С до +40°С. Также можно разместить установку непосредственно в жилом помещении под потолком или в специально сделанной для нее нише.

Припливную установку можно монтировать под потолком, на полу или крепить к стене с помощью кронштейнов (кронштейны для крепления на стену в поставку не входят). Установку желательно монтировать в горизонтальном или вертикальном положении, кроме положения, когда поток воздуха направлен вниз. Обязательно предусмотреть возможность доступа к ревизионной стенке корпуса в установке для сервисного обслуживания.

ВПА должна работать обязательно с системой воздуховодов, без воздуховодов эксплуатация не предусмотрена. Для снижения уровня шума от установки необходимо использование шумоглушителей соответствующего диаметра (заказываются отдельно).

Гарантия

Производитель гарантирует нормальную работу в течение 24 месяцев с дня продажи. Гарантийный и послегарантийный ремонт делается исключительно на заводе-изготовителе.

Технические характеристики

Параметр	Величина
Напряжение, В	230
Частота тока, Гц	50
Максимальная мощность вентилятора, Вт	73
Ток вентилятора, А	0,32
Мощность электрического нагревателя, Вт	1800
Ток электрического нагревателя, А	7,8
Количество тэнов нагревателя	3
Суммарная мощность установки, Вт	1873
Суммарный ток, А	8,12
Производительность, м3/час	190
Скорость вращения, об/мин	2830
Уровень шума на расстоянии 3 м, дБ(А)	27
Максимальная температура перемещаемого воздуха, °С	- 25....+55
Вес, кг	50
Размер воздуховода, мм	100

Габаритные размеры

Размеры	D	B	B1	H	L	L1
мм	99	382	421.5	408	800	647

Диаграмма
