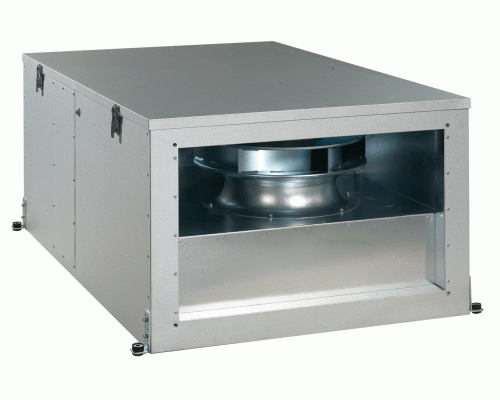

Вентс ВА 01

Вытяжная установка Вентс ВА 01 предназначена для удаления воздуха в системах вытяжной вентиляции помещений разного назначения. Установка способна удалять воздух с номинальной производительностью 1400 м³/час и температурой в диапазоне от - 25°С до +55°С. Агрегат подключается к воздуховодам с сечением 400х200 мм.

Корпус

Корпус изготовлен из алюмоцинковых стальных листов, звукоизолирован минеральной ватой толщиной 50 мм.

Вентилятор

Установки оборудованы высоконапорным безкорпусным радиальным вентилятором с прямым приводом от электродвигателя с внешним ротором. Лопасти рабочего колеса загнуты назад. Вентилятор обеспечивает оптимальные рабочие характеристики: расход воздуха, уровень шума и КПД. Вентилятор легко извлекается из корпуса для осмотра и чистки.

Монтаж

Вытяжные установки Вентс ВА 01 оснащены кронштейнами для упрощения монтажа агрегата. Вытяжная установка монтируется на полу, подвешивается к потолку с помощью монтажного уголка с виброставкой или крепится на стене с помощью кронштейнов. Установку можно разместить как в вспомогательных помещениях, так и в основных (под потолком, в нише или открытым способом). Все электрические подключения выполняются через клеммную колодку, расположенную в соединительном коробе. Управление производительностью агрегатов осуществляется со щита управления с встроенным в него частотным преобразователем и задатчиком оборотов Р1/010.

Технические характеристики

Габаритные размеры

Диаграмма

Документация

(файл pdf, откроется в новой вкладке)
