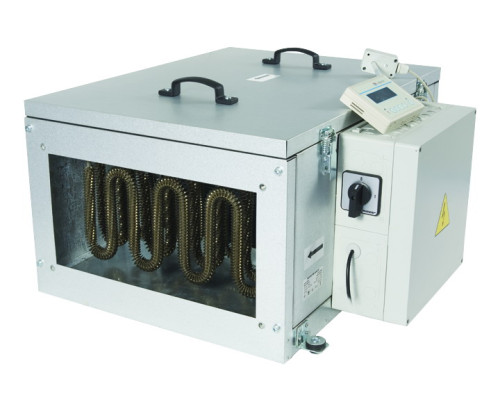

Приливная установка Вентс МПА 1800 Е3

Припливная установка моноблочная Вентс МПА 1800 Е3 в компактных размерах 800х649х480 мм используется для подачи свежего воздуха в системе приточной вентиляции. Вентиляционная установка поставляется готовой к работе, воздух в установке проходит фильтрацию, при необходимости подогревается встроенным электрическим нагревателем. Вентиляционный агрегат может обеспечить максимальную производительность 2000 м³/час, для подогрева используется нагреватель с потребляемой мощностью 18 кВт.

Установка предназначена для монтажа в закрытом помещении с плюсовой температурой. Эта модель поставляется с встроенной системой автоматического регулирования режимов работы.

Корпус

Корпус установки Вентс МПА 1800 Е3 изготовлен из алюмоцинковой стали, которая более долговечна по сравнению с обычной оцинкованной сталью. Для уменьшения потерь тепла и снижения уровня шума корпус установки изолирован минеральной ватой толщиной 25 мм. Для возможности сервисного обслуживания предусмотрено открывание одной из стенок установки.

Фильтр

Для уменьшения попадания загрязнений во внешний воздух в систему вентиляции в установке предусмотрен фильтр сменной кассетой. Класс фильтрации G4.

Нагреватель

Подогрев приточного воздуха в холодный период года выполняется за счет встроенного электрокалорифера. Для увеличения площади контакта воздуха с нагревателем, на калорифере предусмотрено дополнительное оребрение.

Вентилятор

В установке применяется центробежный вентилятор с изогнутыми вперед лопастями. Для защиты двигателя вентилятора предусмотрен тепловой защит с автоматическим перезапуском. В электродвигателе используются шариковые подшипники качения. Закрытые подшипники качения практически не требуют обслуживания. Срок их службы до 40000 часов.

Управление установкой

Установка оснащена встроенной системой автоматики на базе контроллера.

Функции встроенной системы автоматики приточной установки

• включение и выключение установки
• защита калорифера от перегрева
• сигнализация о необходимости чистки фильтров или их замены
• возможность регулирования производительности приточной установки. Регулирование ступенчатое - возможны 3 скорости.
• работа установки по таймеру

Монтаж

Разместить приточную установку можно в подсобных помещениях (балкон, лоджия, кладовая) или в основных под потолком или в нише.

Установка может монтироваться на полу, к потолку или на стене с помощью кронштейнов. При монтаже необходимо учитывать, что для сервисного обслуживания требуется доступ к установке, то есть необходимо предусмотреть ревизионный люк или другой способ.

Использование установки на примере вентиляции офиса

В запотолочном пространстве монтируется приточная установка МПА. Для забора воздуха и выброса наружу внешних стенах делаются отверстия. Свежий воздух проходит через внешнюю решетку, попадает в установку, где он фильтруется, при необходимости подогревается до необходимой температуры и из установки подается через сеть воздуховодов с помощью решеток в кабинеты. Удаление воздуха осуществляется с помощью вытяжного вентилятора через сеть воздуховодов. Таким образом, с помощью приточной установки и вытяжного вентилятора осуществляется необходимая расчетная вентиляция для обеспечения комфортной вентиляции в офисных помещениях.

Технические характеристики

Габаритные размеры

Диаграмма

Документация

Паспорт установки
