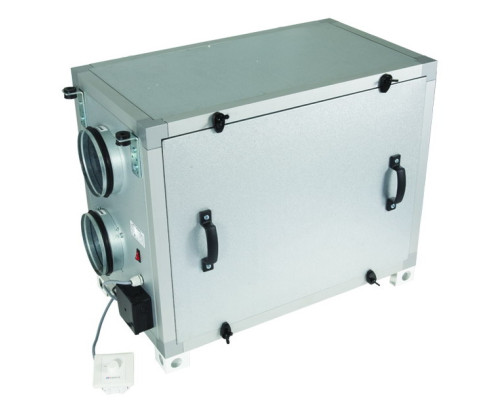

Приливно-вытяжная установка Вентс ВУТ 600 Г

Вентс ВУТ 600 Г является приточно-вытяжной установкой с рекуперацией тепла. Предназначена для создания системы приточно-вытяжной вентиляции помещений жилого и коммерческого назначения. В этой установке нет нагревателя, подогрев воздуха осуществляется только за счет рекуперации. Максимальное потребление установки составляет всего 390 Вт.

Номинальная производительность этой модели составляет 600 м³/час, фактический расход воздуха зависит от аэродинамического сопротивления сети воздуховодов (длина воздуховодов, количество поворотов, решеток и т. д.). Подробнее этот процесс описан ниже в разделе Рекуператор.

Установка монтируется в закрытом помещении с положительной температурой, диаметр подключения воздуховодов 200 мм.

Корпус

Корпус установки изготовлен из алюминиевого профиля и сэндвич-панелей с внутренней тепло- и звукоизоляцией из минеральной ваты толщиной 20 мм.

Фильтр

Для фильтрации приточного и вытяжного воздуха в установке есть два встроенных фильтра с классом очистки G4 (на вытяжку) и F7 (на приток).

Вентиляторы

Установка Вентс ВУТ 600 Г оснащена приточным и вытяжным центробежными вентиляторами двустороннего всасывания с изогнутыми вперед лопастями и встроенным термостатом защиты с автоматическим перезапуском. Электродвигатели и рабочие колеса динамически сбалансированы в двух плоскостях. Шариковые подшипники качения электродвигателей не требуют обслуживания, срок их службы составляет не менее 40 000 часов.

Рекуператор

Рекуператор поперечного потока выполнен из полистирольных пластин. Для эксплуатации установки без рекуперации предусмотрен "летний" вкладыш. Под блоком рекуператора расположен поддон для сбора и отведения конденсата. Приточно-вытяжная установка комплектуется встроенной системой защиты рекуператора от обмерзания в холодный период года. Суть ее заключается в том, что по датчику температуры происходит отключение приточного вентилятора и теплый вытяжной воздух прогревает рекуператор. Затем включается приточный вентилятор, и вся установка работает в обычном режиме.

Управление

Управление скоростью вращения вентиляторов осуществляется с помощью четырехпозиционного переключателя, который позволяет выбрать минимальную, среднюю или максимальную скорость или выключить установку.

Технические характеристики

Габаритные размеры

Диаграмма

Монтаж установки ВУТ Г

Приточно-вытяжная установка монтируется на полу, подвешивается к потолку с помощью монтажного уголка с вибростойкой вставкой или крепится на стене с помощью кронштейнов. Установку можно разместить как в вспомогательных помещениях, так и в основных (под потолком, в нише или открытым способом). Монтировать можно только в таком положении, чтобы обеспечить сбор и отведение конденсата. Доступ для сервисного обслуживания и чистки фильтра - с боковых панелей.

Документация

(файл pdf, откроется в новой вкладке)
