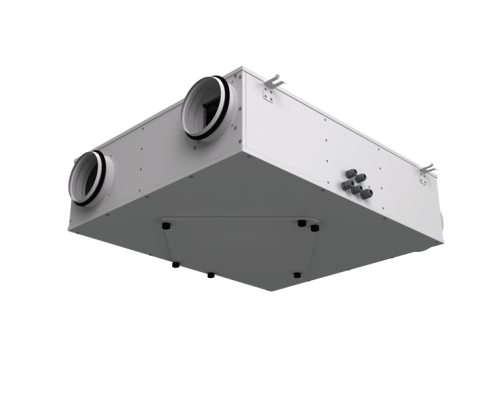

Припливно-вытяжная установка Вентс ВУЕ 350 П3Б ЕС

Припливно-вытяжная установка ВУЕ 350 П3Б ЕС А14 с рекуперацией тепла для систем вентиляции дома, квартиры или офиса. Устанавливается под потолком, высота установки всего 297 мм. Максимальная производительность составляет 430 м³/час. Установке присуще низкое потребление, которое не превышает 171 Вт в час, за счет использования системы защиты от обмерзания и рекуператора с полимеризованной целлюлозой.

Технические характеристики

Габаритные размеры

Корпус

Корпус изготовлен из стали с полимерным покрытием, в качестве изоляции используется пенополиуретан толщиной 5-10 мм.

Фильтрация

Для фильтрации припливного и вытяжного воздуха в установке применяются три карманных фильтра с классом очистки G4 и один F7. Фильтр тонкой очистки F7 и грубой очистки G4 применяется для ступенчатой фильтрации припливного воздуха, для очистки вытяжного используется один фильтр класса G4.

Вентиляторы с ЕС-мотором

Применяется рабочее центробежное колесо с вперед изогнутыми лопастями. Использование ЕС-двигателей позволяет достичь высоких показателей производительности при низких энергозатратах. Этот двигатель является новым поколением в системах вентиляции. Одним из преимуществ является возможность тонкой настройки производительности в диапазоне от 0 до 100 % для каждой из предустановленных скоростей. Подробнее в разделе Работа с программным обеспечением.

Рекуператор

Рекуперация тепла в этой модели обеспечивается пластинчатым энтальпийным рекуператором поперечного типа. Теплый воздух, который удаляется из помещения, проходит через рекуператор и отдает свое тепло припливному воздуху. При этом воздух не смешивается, передача тепла происходит через материал рекуператора с высокой теплопроводностью.

В этой модели рекуператор с полимеризованной целлюлозой, кроме передачи тепла, припливному воздуху передается и влага. Благодаря этому установка не требует вывода дренажа.

Установка оснащена байпасной задвижкой для летнего периода эксплуатации. В этом режиме воздух направляется в обход рекуператора, при этом температура уличного воздуха, который поступает в помещение, не изменяется. В этой модификации управление задвижкой производится вручную.

Система управления

Установка оснащена встроенной системой автоматики и сенсорной настенной панелью управления А14 с светодиодной индикацией. Панель управления устанавливается на стену.

Для предотвращения обмерзания рекуператора в холодный период года установка оснащена системой активной защиты. По датчику температуры происходит остановка припливного вентилятора, при этом теплый вытяжной воздух прогревает рекуператоры. Затем припливной вентилятор включается, и установка продолжает работать в обычном режиме.

Таким образом, производительность подачи припливного воздуха в холодный период года будет ниже за счет периодического отключения вентилятора. Эта защита от обмерзания позволяет не использовать электрический обогреватель, что приводит к низким эксплуатационным расходам.

Режимы работы

С помощью системы управления припливно-вытяжной установкой можно выполнять следующие действия:

• Включение/выключение установки;
• Выбор режима производительности в диапазоне фиксированных трех скоростей: минимальная, средняя и максимальная.
• Индикация необходимости замены фильтра.
• Открытие или закрытие байпаса для летнего режима
• Индикация аварии

Также предусмотрено подключение датчиков CO2, влажности или любого другого сенсора (реле вход), по сигналу которого может происходить переключение производительности на максимальную (Все датчики покупаются отдельно, в комплект поставки не входят).

Монтаж

Установка предназначена для монтажа в помещении с плюсовой температурой. Может устанавливаться на балконе, в кладовой, подвале, чердаке и в других вспомогательных помещениях.

В установке отсутствует дренажный поддон, поэтому она может крепиться к потолку или устанавливаться на стену вертикально или горизонтально.

Диаграмма

Работа с программным обеспечением

Эта вентиляционная установка может подключаться с помощью кабеля USB к ПК для изменения настроек параметров установки.

С помощью ПО можно изменять:

• каждую из трех предустановленных скоростей (минимальная, средняя, максимальная) в диапазоне от 0 до 100 %
• скорость при замыкании сухого контакта (для подключения внешних устройств) в диапазоне от 0 до 100 %
• периодичность появления сигнала о замене (очистке) фильтра в диапазоне от 0 до 10000 моточасов
• уровень влажности подключенного внешнего датчика (датчик приобретается отдельно) от 30 до 80 %
• температуру срабатывания защиты рекуператора от обмерзания
• отображение кодов ошибки
• управление байпасом

Программное обеспечение можно скачать по ссылке (12.41 Mb, rar)

Гарантия

Производитель гарантирует нормальную работу устройства на протяжении двух лет с дня продажи при условии выполнения правил транспортировки, хранения, монтажа и эксплуатации.
