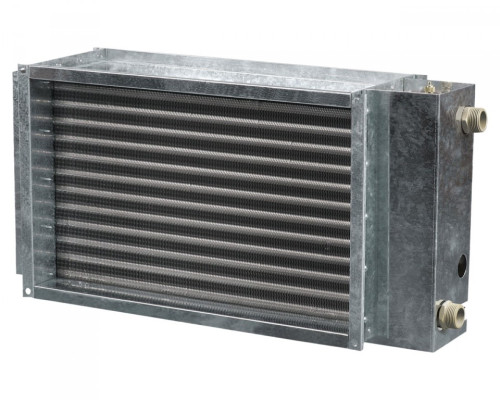

Водяной нагреватель НКВ 800х500-2

Водяной нагреватель приточного воздуха Вентс НКВ 800х500-2 выполнен в корпусе из оцинкованной стали, трубные коллекторы изготовлены из медных трубок, поверхность теплообмена - из алюминиевых пластин. Нагреватели выпускаются в двух-, трех- или четырехрядном исполнении и предназначены для эксплуатации при максимальном рабочем давлении 1,6 МПа (16 бар) и максимальной рабочей температуре воды +100°С. На выходном коллекторе нагревателя предусмотрен патрубок для установки погружного датчика измерения температуры или защиты от замерзания калорифера. Нагреватель оснащен ниппелем для удаления воздуха из системы.

Монтаж

Монтаж нагревателя осуществляется с помощью фланцевого соединения. Водяные нагреватели могут устанавливаться в любом положении, при котором можно обеспечить удаление воздуха. Направление движения воздуха должно соответствовать указателю на калорифере. Нагреватель рекомендуется устанавливать так, чтобы воздушный поток был равномерно распределен по всему сечению. Перед нагревателем должен быть установлен воздушный фильтр, который защищает от загрязнения.

Нагреватель может устанавливаться перед или после вентилятора. Если нагреватель находится после вентилятора, рекомендуется предусмотреть между ними воздуховод не менее 1-1,5 м для стабилизации потока воздуха, а также чтобы не превышать максимально допустимую температуру воздуха внутри вентилятора.

Калорифер необходимо подключать по принципу противотечии, иначе его производительность будет ниже на 5-15%. Все расчетные номограммы в каталоге действительны для такого подключения. Если теплоносителем является вода, нагреватели предназначены для установки только внутри помещения. Для наружной установки необходимо в качестве теплоносителя применять незамерзающую смесь (например, раствор этиленгликоля).

Для правильной и безопасной работы нагревателей рекомендуется применять систему автоматики, которая обеспечивает управление и защиту от замерзания в комплексе:

• автоматическое регулирование мощности и температуры нагрева воздуха;
• включение системы вентиляции с предварительным прогревом нагревателя;
• применение воздушных заслонок, оснащенных сервоприводом с поворотной пружиной;
• отслеживание состояния фильтра с помощью датчика дифференциального давления;
• остановка вентилятора в случае угрозы замерзания нагревателя.

Правильность подключения нагревателя

Подключение против направления потока воздуха

Подключение по направлению потока воздуха

Технические характеристики

Габаритные размеры

Диаграмма потери давления воздуха
