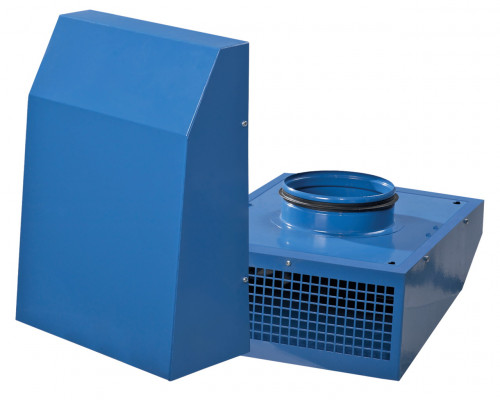

Вытяжной вентилятор Вентс ВЦН 200 используется для удаления воздуха из помещений с температурой до 55°С. Монтаж осуществляется со стороны улицы на наружную стену, со внутренней стороны подсоединяется вытяжной воздуховод диаметра 200 мм. Производительность этой модели до 710 м3/ч.
Технические характеристики
| Параметр | Величина |
| Напряжение, В | 230 |
| Ток, А | 0,45 |
| Частота тока, Гц | 50 |
| Максимальная мощность, Вт | 104 |
| Производительность, м3/ч | 710 |
| Скорость вращения, мин-1 | 2600 |
| Уровень шума на расстоянии 3 м, дБ(А) | 62 |
| Максимальная температура перемещаемого воздуха, С | +55 |
| Вес, кг | 4,5 |
| Защита, класс | IPХ4 |
| Размер патрубка, мм | 200 |
Габаритные размеры
| Размеры | ∅D | B | H | L |
| мм | 199 | 300 | 400 | 138 |
Диаграммы
Конструкция

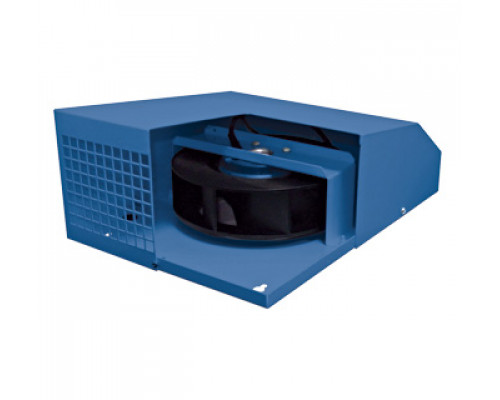

Корпус из стали с полимерным покрытием обеспечивает защиту двигателя от прямого попадания влаги при наружном монтаже. Нижняя часть вентилятора имеет защитную решетку от мелких птиц и грызунов. Вывод воздуха осуществляется вертикально вниз.
Двигатель
Однофазный двигатель с внешним ротором оснащен центробежным рабочим колесом с назад загнутыми лопатками. Двигатель оснащен встроенной тепловой защитой с автоматическим перезапуском. Применение в двигателе подшипников качения обеспечивает большой срок эксплуатации (40 000 часов). Для достижения точных характеристик, низкого уровня шума и безопасной работы вентилятора каждая турбина при сборке проходит динамическую балансировку. Двигатель в вентиляторе имеет класс защиты IP 44.
Регулировка скорости
Плавная или ступенчатая регулировка осуществляется с помощью тиристора или автотрансформатора. К одному регулирующему устройству могут подключаться одновременно по несколько вентиляторов, при условии что общая мощность и рабочий ток не будут превышать номинальные параметры регулятора.
Возможно использование регулятора скорости (поставляется отдельно) РС-1-400
Монтаж
Вентилятор канальный предназначен для монтажа на наружной поверхности стены и подсоединения к круглому воздуховоду соответствующего диаметра. Подача питания на вентилятор осуществляется через наружные клеммы. Электрическое подключение и установка должны выполняться согласно инструкции и электрической схеме, указанной в паспорте изделия.
Пример монтажа
Рис.1. Вытяжная вентиляция в заведении бара
Рис.2. Вытяжная вентиляция в туалете.
Документация
(инструкция в формате pdf откроется при нажатии на изображение)
