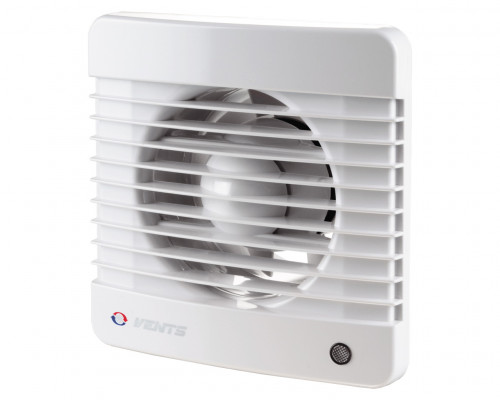

Вентилятор вытяжной Вентс 150 М Л на подшипниках для вентиляции помещений квартиры или коммерческого помещения. В этой модели используется двигатель на подшипниках, что увеличивает срок службы вентилятора.
Технические характеристики вентилятора
| Параметр | Величина | Единица измерения | |
| Напряжение | 220-240 | В | |
| Частота тока | 50 | Гц | |
| Максимальная мощность | 24 | Вт | |
| Производительность | 295 | м3/ч | |
| Ток | 0,13 | А | |
| Скорость вращения | 2400 | мин-1 | |
| Уровень шума на расстоянии 3 м | 39 | dB(A) | |
| Вес | 0,7 | кг | |
| Защита | IP 34 | класс | |
| Размер патрубка | 150 | мм | |
Чертеж и габаритные размеры
| Размеры | ∅D | B | H | L | L1 |
| мм | 150 | 206 | 182 | 106 | 25.5 |
Схема подключения вентилятора к сети
Применение
- Постоянная или периодическая вытяжная вентиляция санузлов, душевых, кухонь и других бытовых помещений.
- Для монтажа в вентиляционные шахты или соединения с воздуховодами.
- Перемещение малой и средней величины потока воздуха на небольшие расстояния при малом сопротивлении вентиляционной системы.
- Для монтажа с воздуховодами 150 мм.
Конструкция
- Современный дизайн и эстетический внешний вид.
- Корпус и крыльчатка выполнены из высококачественного и прочного АБС пластика, стойкого к ультрафиолету.
- Конструкция крыльчатки позволяет повысить эффективность вентилятора и срок службы двигателя.
- Степень защиты IP 34.
Двигатель
- Надёжный двигатель с низким энергопотреблением.
- Предназначен для непрерывной работы и не требует обслуживания.
- Оборудован защитой от перегрева.
Управление
Ручное:
- Вентилятор управляется при помощи комнатного выключателя освещения. Выключатель в поставку не входит.
- Регулировка скорости может осуществляться с помощью тиристорного регулятора (см. Электрические принадлежности). Вентиляторы могут подключаться сразу по несколько единиц к одному регулирующему устройству.
Автоматическое:
- При помощи электронного блока управления БУ-1-60 (см. Электрические принадлежности). Блок управления поставляется отдельно.
Монтажные особенности
- Вытяжной вентилятор устанавливается непосредственно в проем вентиляционной шахты или используется для потолочного монтажа с подключением к воздуховоду.
- При удалённом размещении вентиляционной шахты возможно использование гибких воздуховодов. Присоединение воздуховода к выходному фланцу вентилятора осуществляется при помощи хомута.
- Крепится к стене при помощи шурупов.
Пример монтажа
Паспорт вентилятора серии М
(файл в формате PDF, нажмите на изображение)
Видеопособие по монтажу вентилятора
