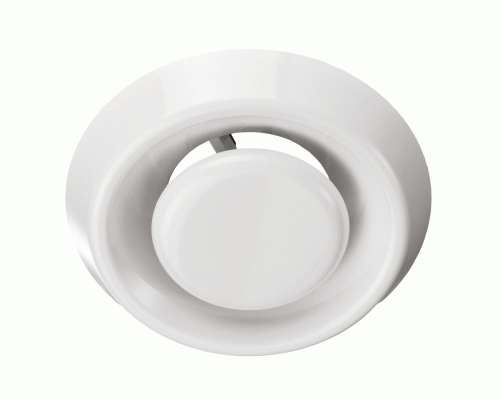

Анемостат Вентс А 100 ВР

Анемостат Вентс А 100 ВР предназначен для распределения воздуха от приточных и вытяжных систем. Устанавливается в потолок помещения или реже - в стену. Особенностью анемостата является возможность регулирования количества воздуха, проходящего через него. Это осуществляется поворотом центральной части анемостата вокруг своей оси.

Из чего сделан

Материал - АБС-пластик, которому характерны следующие свойства: ударопрочность, нетоксичность, широкий диапазон температур от -40°С до +55°С, стойкость к ультрафиолету, повышенная долговечность

Как монтировать

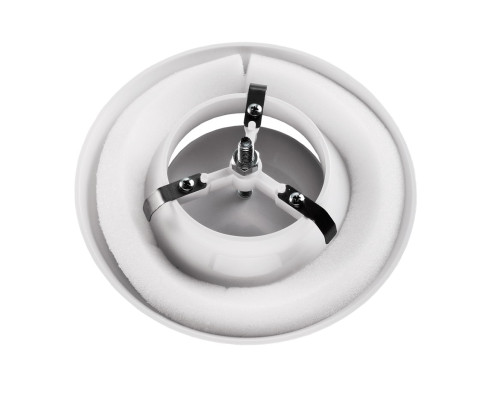

Анемостат пластиковый подключается к круглому воздуховоду диаметром 100 мм. К потолку монтируется с помощью монтажных пластин-лапок, прикрепленных к корпусу винтами. Для хорошего прилегания к поверхности потолка, внутренняя "невидимая" часть анемостата заполняется уплотнителем. Рекомендуется использовать монтажную ленту для герметизации и затяжной хомут для фиксации места стыка.

Размеры

Расход воздуха и потеря давления анемостата А 100 ВР

График отображает потерю давления на анемостате при определенном промежутке S(мм) между центральной частью анемостата и посадочным местом клапана.

Косые линии означают это значение S в мм. Например, при промежутке S=4 мм и расходе воздуха 10 м.куб. в час потеря давления будет 8 Па. Другой пример: при промежутке 12 мм и расходе воздуха 50 м.куб. в час потеря давления будет 11 Па.
