Описание

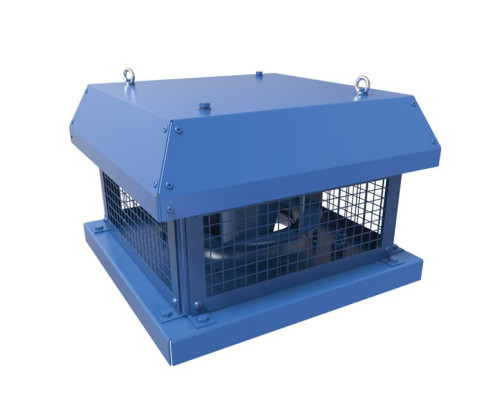

Даховый вентилятор Вентс ВКГ 4Д 310 предназначен для вытяжной вентиляции помещений промышленного или коммерческого назначения. Вентилятор даховый с горизонтальным выбросом вытяжного воздуха устанавливается на крыше здания, подключается к вертикальному воздуховоду или вентиляционному шахте. В этой модели установлен трехфазный двигатель с максимальным энергопотреблением 155 Вт. Вентилятор может удалять воздух с максимальной температурой до +65°С и максимальной производительностью 2300 м3/час.
Детальные технические характеристики
| Параметр | Величина |
| Напряжение, В | 400 |
| Ток, А | 0,29 |
| Частота тока, Гц | 50 |
| Максимальная мощность, Вт | 155 |
| Производительность, м3/час | 2300 |
| Скорость вращения, об/мин | 1410 |
| Уровень шума на расстоянии 3 м, дБ(А) | 47 |
| Диапазон температур перемещаемого воздуха, °С | -25...+50 |
| Вес, кг | 19 |
| Защита, класс | IPХ4 |
Габаритные размеры
| Размеры | H | H1 | A | B | С | d | D |
| мм | 287 | 294 | 451 | 450 | 330 | 11 | 285 |
Диаграмма
Конструкция
Корпус вентилятора Вентс ВКГ 4Д 310 изготовлен из стали с полимерным покрытием.
Двигатель
Двигатель оснащен встроенной тепловой защитой с автоматическим перезапуском. Применение в двигателе подшипников скольжения обеспечивает большой срок эксплуатации. Для достижения точных характеристик, низкого уровня шума и безопасной работы вентилятора каждая турбина при сборке проходит динамическое балансирование. Двигатель в вентиляторе имеет класс защиты IP 44.
Регулирование скорости
Плавное или ступенчатое регулирование осуществляется с помощью тиристорного регулятора или автотрансформатора. К одному регулирующему устройству можно подключить сразу несколько вентиляторов, при условии что общая мощность и рабочий ток не превысят номинальные параметры регулятора.
Для этой модели подходит регулятор Вентс РСА5Д-1,5-Т (приобретается отдельно)
Монтаж
Вентилятор устанавливается на крыше непосредственно над вентиляционным каналом или шахтой. Жесткое крепление к неподвижной ровной поверхности осуществляется с помощью крепежной пластины. При монтаже вентиляторов серии ВКГ непосредственно на крыше с ровной поверхностью необходимо предусмотреть подставку чтобы избежать попадания воды и снега в вытяжной отверстие вентиляционной шахты. Электрическое подключение и установка должны выполняться в соответствии с инструкцией и электрической схемой, указанной на клеммной коробке.
Пример использования вентилятора
Документация
(файл pdf, откроется в новой вкладке)
Габариты и вес
