Описание

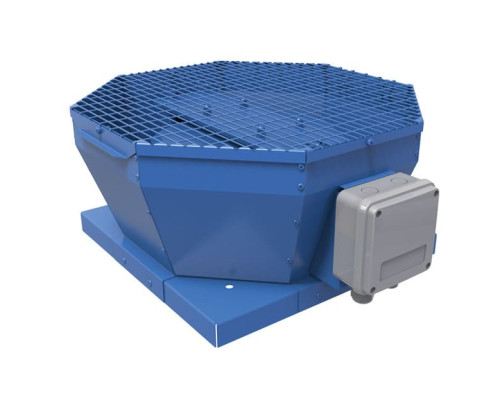

Вытяжной вентилятор крышный Вентс ВКВ 4Е 310 с производительностью 2265 м3/час используется для вытяжной вентиляции помещений промышленного и коммерческого назначения. Монтаж осуществляют над вертикальным воздуховодом или вентиляционным шахтой, выброс воздуха в этой серии осуществляется вертикально. В этой модели вентилятора используется однофазный двигатель, при необходимости возможно регулирование производительности вентилятора регулятором скорости(заказывается отдельно).
Технические характеристики
| Параметр | Значение |
| Напряжение, В | 230 |
| Ток, А | 0,64 |
| Частота тока, Гц | 50 |
| Максимальная мощность, Вт | 141 |
| Производительность, м3/час | 2265 |
| Скорость вращения, об/мин | 1420 |
| Уровень шума на расстоянии 3 м, дБ(А) | 47 |
| Диапазон температур перемещаемого воздуха, °С | -25...50 |
| Вес, кг | 20 |
| Защита, класс | IPХ4 |
Габаритные размеры
| Размеры | A | B | C | D |
| мм | 613 | 477 | 300 | 285 |
Диаграмма
Конструкция
Корпус вентилятора изготовлен из стали с полимерным покрытием.
Двигатель
Двигатель оснащен встроенной тепловой защитой с автоматическим перезапуском. Применение в двигателе подшипников качения обеспечивает большой срок эксплуатации. Для достижения точных характеристик, низкого уровня шума и безопасной работы вентилятора каждая турбина при сборке проходит динамическое балансирование. Двигатель в вентиляторе имеет класс защиты IP 44.
Регулирование скорости
Плавное или ступенчатое регулирование осуществляется с помощью тиристорного регулятора или автотрансформатора. К одному регулирующему устройству можно подключить сразу несколько вентиляторов, при условии что общая мощность и рабочий ток не превысят номинальные параметры регулятора.
Для этой модели подходит регулятор Вентс РС-1-300 (покупается отдельно).
Монтаж
Крышный вентилятор устанавливается на крыше непосредственно над вентиляционным каналом или шахтой. Жесткое крепление к неподвижной ровной поверхности осуществляется с помощью присоединительной пластины. При монтаже вентиляторов серии ВКГ непосредственно на крыше с ровной поверхностью необходимо предусмотреть подставку, чтобы избежать попадания воды и снега в вытяжной отверстие вентиляционной шахты. Электрическое подключение и установка должны выполняться в соответствии с инструкцией и электрической схемой, указанной на клеммной коробке.
Пример использования вентилятора
Документация
(файл pdf, откроется в новой вкладке)
Габариты и вес
