Описание

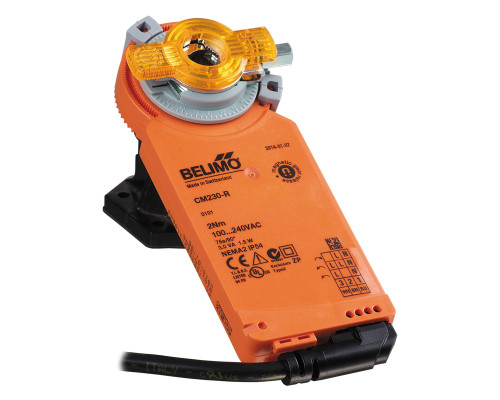

Электропривод для вентиляции Belimo CM230 используется для управления воздушным заслоном с площадью сечения не более 0,4 м2 в системах вентиляции и кондиционирования. Усилие этого привода составляет 2 Нм.
Привод обеспечивает 3-х точечную схему. Открытие или закрытие обеспечивается однопроводной схемой.
Конструкция
Устройство устанавливается на вал заслонки. Привод оснащен фиксатором, который препятствует его вращению. При работе электропривода он останавливается автоматически достигнув крайнего положения. При размещении брелока-магнита в месте, указанном на корпусе привода, зубчатый редуктор выводится из зацепления и заслонкой можно управлять вручную. Угол поворота настраивается с помощью механических упоров.
Технические характеристики
| Параметр | Величина |
| Оборотный момент, Нм | 2 (при номинальном напряжении) |
| Площадь заслонки, м2 | 0,4 |
| Время поворота, секунд | 75 сек / 90° |
| Напряжение питания | 230 АС 50/60 Гц |
| Диапазон номинального напряжения, В | 85-265, 50-60 Гц |
| Расчетная мощность, ВА | 2 |
| Потребляемая мощность, Вт | 1 |
| Точность позиционирования | ± 5% |
| Соединительный кабель, мм2 | длина 1 м, 3х0,75 |
| Направление поворота | выбирается подключением клемм |
| Угол поворота : без ограничителя с ограничителем |
многооборотный |
| Индикация положения | механическая |
| Уровень шума, дБА | 35 |
| Класс защиты | III (для низкого напряжения) II (все изолировано) |
| Степень защиты | IP54 |
| Температура эксплуатации, °C | от -30 до +50 |
| Относительная влажность, % | 5-95, без конденсации |
| Вес, кг | 0,13 |
Размеры
Управление
Управление регулирующей заслонкой обеспечивает 3-х точечная схема. Открытие или закрытие заслонки обеспечивается управлением по однопроводной схеме.
Схема подключения
Однопроводное управление
Двухпроводное управление
Гарантия
Гарантийный срок на сервопривод для воздушной заслонки составляет 12 месяцев от даты продажи. Поставщик не несет ответственности за механические повреждения, использование устройства не по назначению, самостоятельные модификации или ремонт.
