Описание

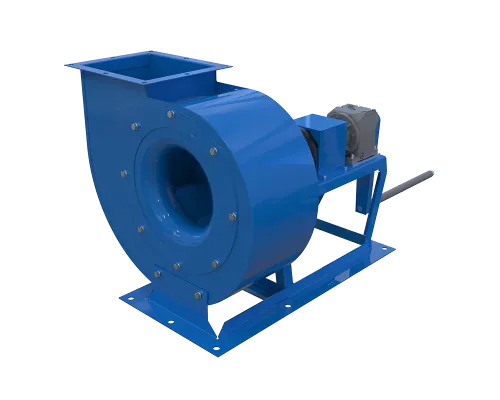

Электоручной вентилятор Вентс ERV-355-2Д может работать как от электричества, так и ручным способом, если нет электроэнергии. Он может обеспечивать свежий воздух или фильтровать его от вредных веществ с производительностью до 7000 м³/час (от электродвигателя). Такие вентиляторы предназначены для укрытий и бомбоубежищ, где люди могут прятаться во время ракетной опасности, а также могут использоваться в колодцах или других местах без доступа к электричеству.
Технические характеристики
| Параметр | Величина |
| Напряжение, В | 380 |
| Потребляемая мощность, кВт | 2,2 |
| Сила тока, А | 4,45 |
| Частота вращения, об/мин | 3000 |
| Усилие на рукоятке в момент начала движения, кгс | <35 |
| Масса, кг | 75 |
| Температура окружающего воздуха, °C | от -20 до +40 |
Чертеж
| Размеры, мм | |||||||||
| A | A1 | A2 | B | B1 | B2 | C | C1 | D | F |
| 232 | 268 | 292 | 277 | 312 | 338 | 675 | 242 | 313 | 400 |
| f | H | H1 | h | L | L1 | l | l1 | l2 | l3 |
| 350 | 665 | 460 | 385 | 1385 | 835 | 400 | 270 | 525 | 70 |
График производительности и падения давления
Вентилятор ручной разработан для работы в умеренном климате, как это определено в украинских стандартах (ДСТУ 15150), и может работать при температурах от -20 до +40 градусов по Цельсию.
Конструкция

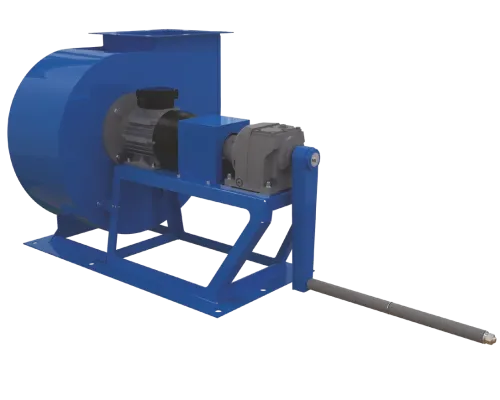

Ручной вентилятор для бомбоубежища имеет прочный стальной корпус, который покрыт полимерной краской, и электрический двигатель с редуктором. Он подключается к системе воздушных каналов с помощью круглых или прямоугольных труб, которые подключаются к нему фланцами. Воздуховоды соединяются через гибкие вставки (не входят в комплект поставки).
Двигатель
Вентилятор работает на трехфазном асинхронном двигателе с центробежным рабочим колесом, которое обеспечивает перемещение воздуха через систему воздуховодов. Двигатель имеет класс защиты IP54, что означает защиту от пыли и брызг воды.
Ручной режим
Если нет электричества и вентилятор работает вручную, он автоматически подключается к редуктору, благодаря специальной муфте сцепления. Чтобы запустить вентилятор вручную, может понадобиться от одного до трех операторов.
Подбор правильной производительности
При выборе такого оборудования важно подумать о том, насколько оно эффективно в фильтрации воздуха и достаточно ли оно мощное, чтобы надежно обслуживать пространство, в котором оно будет использоваться. Иногда может потребоваться использование нескольких таких вентиляторов вместе для лучшего результата.
Вентиляция бомбоубежища возможна в таких режимах:
- Стандартная вентиляция. В этом режиме вентиляция работает непрерывно в течение 48 часов, обеспечивая достаточное поступление свежего воздуха для людей внутри. Здесь важно, чтобы на каждого человека приходилось 11 м³/час свежего воздуха.
- Режим фильтровентиляции. В этом режиме вентилятор обеспечивает 2 м³ свежего воздуха в час на каждого человека. Для работников этот норма составляет 5 м³/час на человека, а в камерах фильтровентиляции с такими вентиляторами - 10 м³/час на человека. Этот режим особенно важен, когда нужно очистить воздух от вредных веществ или загрязнений.
Пример использования вентилятора для бомбоубежища
Паспорт
(инструкция в формате pdf, откроется в новой вкладке)
