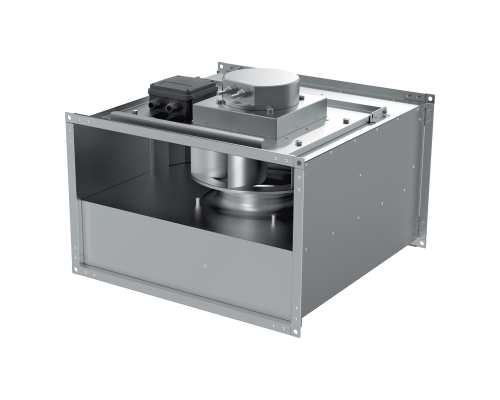

Прямокутний канальний вентилятор Вентс ВКП 400х200 Л1 ЕС призначений для використання в системах припливно-витяжної вентиляції. Основною особливістю цієї серії є використання ЕС-двигунів, які характеризуються високою продуктивністю і високим ККД. Вентилятор здатний забезпечити максимальну продуктивність 1190 м3/год і переміщувати повітря з температурою в діапазоні від - 25°С до +50°С. Під'єднується до повітроводів або інших елементів вентиляції з перерізом 400х200 мм.
Технічні характеристики
| Параметр | Величина |
| Напруга, В | 230 |
| Струм, А | 1,43 |
| Частота струму, Гц | 50/60 |
| Максимальна потужність, Вт | 192 |
| Продуктивність, м3/год | 1190 |
| Швидкість обертання, об/хв | 3010 |
| Рівень шуму на відстані 3 м, дБ(А) | 47 |
| Максимальна температура переміщуваного повітря, °С | - 25...+50 |
| Вага, кг | 10 |
| Захист, клас | IP54 |
| Розмір патрубка, мм | 400х200 |
Габаритні розміри
| Розміри | B | B1 | B2 | H | H1 | H2 | H3 | L |
| мм | 400 | 420 | 440 | 200 | 220 | 240 | 286 | 440 |
Діаграми
Конструкція
Корпус вентилятора виготовлений з оцинкованої сталі. Усі внутрішні елементи вентилятора сполучені між собою за допомогою заклепок. Вентилятор оснащений приєднувальними стандартними фланцями шириною 20 мм.
Двигун
Використовуються високоефективні електроннокомутовані (ЕС) мотори постійного струму із зовнішнім ротором, обладнані робочим колесом із загнутими назад лопатками. Такі мотори є на сьогодні найбільш передовим рішенням в області енергозбереження.
ЕС-мотори характеризуються високою продуктивністю та оптимальним управлінням в усьому діапазоні швидкостей обертання. Безперечною перевагою електронно-комутованого двигуна є високий ККД(досягає 90%).
Вбудовані функції та управління
Управління вентилятором здійснюється за допомогою зовнішнього керівного сигналу 0-10 В(регулювання продуктивності здійснюється залежно від рівня температури, тиску, задимленості та інших параметрів). При зміні значення керівного чинника ЕС-вентилятор змінює швидкість обертання, і подає рівно стільки повітря, скільки необхідно для вентиляційної системи.
Максимальна швидкість обертання вентилятора не залежить від частоти електричного струму в мережі(можлива робота як в мережі з частотою струму 50 Гц, так і 60 Гц). Вентилятори можна об'єднувати в єдину комп'ютерну мережу управління. Програмне забезпечення дозволяє з високою точністю управляти роботою об'єднаних в мережу вентиляторів. На дисплей комп'ютера виводяться усі параметри системи, і, при необхідності, можна задавати індивідуальний режим роботи для кожного вентилятора в мережі.
Для цієї моделі підходить регулятор Вентс Р-1/010 (купується окремо)
Монтаж
Канальний прямокутний вентилятор монтується в розрив прямокутних повітроводів і не вимагають спеціального кріплення, якщо під'єднування здійснюється безпосередньо до них. У разі під'єднування через гнучкі вставки, потрібне кріплення до будівельної конструкції за допомогою опор, підвісок або кронштейнів.
Вентилятор може встановлюватися у будь-якому положенні, враховуючи напрям потоку повітря(позначено стрілкою на корпусі вентилятора). Також необхідно передбачити доступ для обслуговування вентилятора. Для ревізії і технічного обслуговування передбачена технологічна кришка на корпусі вентилятора.
Приклад монтажу
