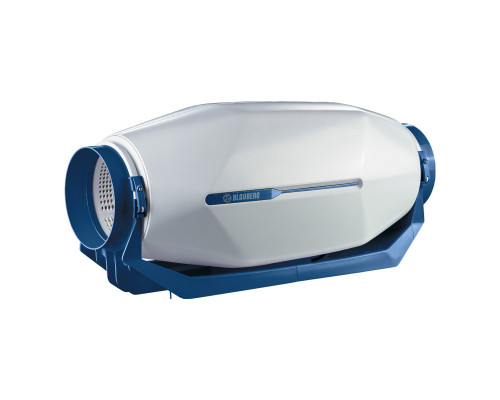

Канальний вентилятор Blauberg inWave EC 100/125 мах використовується для припливної або витяжної вентиляції приміщень різного призначення. Встановлюється в закритих приміщеннях, здатний переміщати повітря з максимальною продуктивністю 225 м3/год (для патрубка 125 мм - 350 м3/год) і температурою до +55°С. Корпус виготовлений з пластику, внутрішній простір ізольований мінеральною ватою завтовшки 50 мм. Вентилятор канальний оснащений ЕС-двигуном. З'єднуються з повітропроводами або іншими елементами вентиляції з діаметром 100 чи 125 мм.
Використовуються для вентиляції приміщень з підвищеними вимогами до шуму.
Технічні характеристики
| Параметр | Величина | |
| 100 мм | 125 мм | |
| Напруга, В | 220 | |
| Частота струму, Гц | 50 | |
| Споживана потужність, Вт | 19 | 20 |
| Продуктивність, м3/год | 225 | 350 |
| Струм, А | 0,70 | 0,77 |
| Швидкість обертів, хв-1 | 3002 | 3002 |
| Рівень шуму на відстані 3 м, дБ(А) | 29 | 28 |
| Максимальна температура переміщуваного повітря, С | 55 | |
| Вага, кг | 3,6 | |
| Захист, клас | IPХ4 | |
Габаритні розміри
| Розміри | ∅D | H | L | W |
| мм | 100/125 | 224 | 579/502 | 207 |
Діаграма аеродинамічних характеристик
Вентилятор із патрубком 100 мм
Вентилятор із патрубком 125 мм
Конструкція
Корпус вентилятора виготовляється з пластику, заповнений мінеральною ватою завтовшки 50 мм. Внутрішня частина корпусу перфорована для зменшення рівня шуму.
Крильчатка змішаного типу виконана з пластику, особлива аеродинамічна форма дозволяє розвивати прийнятну продуктивність з досить високим тиском.
Підключення напруги робиться на корпусі в герметичній клемній коробці.
Може підключатися до повітроводу 100 мм або 125 мм.
Двигун
Використовується ЕС-двигун постійного струму. Такий клас устаткування нині є останнім поколінням двигунів для систем вентиляції.
Переваги ЕС-моторів :
- поліпшені характеристики продуктивності та тиску
- підвищений ККД до 90%
- можливість дуже точного регулювання швидкості в усьому діапазоні.
Як управляти
Управління вентилятором здійснюється за допомогою керуючого сигналу 0-10 В. При зміні значення цього чинника вентилятор змінює швидкість обертання і продуктивність.
Тобто для включення й управління такого вентилятора потрібний:
- зовнішній регулятор швидкості або контролер з аналоговим виходом 0-10 В.
Регулятор може:
- включати вентилятори
- вимикати вентилятор
- плавно регулювати продуктивність вентилятора
Регулятор Вентс Р-1/010 постачається окремо.
Управління за допомогою ПК*
Вентилятори можна об'єднувати в єдину комп'ютерну мережу управління, у тому числі з контролем і адмініструванням через мережу Інтернет. Програмне забезпечення дозволяє з високою точністю управляти роботою об'єднаних в мережу вентиляторів. На дисплей комп'ютера виводяться усі параметри системи, і при необхідності можна задавати індивідуальний режим роботи для кожного вентилятора в мережі.
*програмне забезпечення і контролер в постачання не входить. Об'єднання вентиляторів в групу робиться фахівцями з КВПіА за допомогою будь-якого стороннього ПЗ і контролерів для автоматизації систем вентиляції.
Монтаж
Вентилятори можуть кріпитися до стіни, стелі або на підлозі. Монтаж здійснюється за допомогою монтажної пластини на корпусі вентилятора. Для зменшення навантаження на вентилятор бажано з боку всмоктування вентилятора залишити пряму ділянку повітропроводу завдовжки не менше трьох діаметрів.
Гарантія
Виробник гарантує нормальну роботу виробу в течію 24 місяців (2 роки) з моменту продажу виробу за умови дотримання правил транспортування, зберігання, монтажу та експлуатації.
