Описание

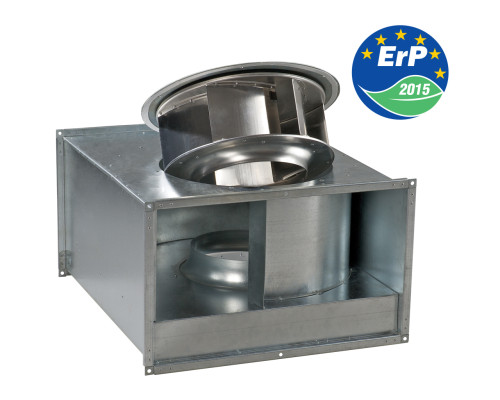

Прямоугольный канальный вентилятор Вентс ВКП 500х300 Л1 ЕС предназначен для использования в системах приточно-вытяжной вентиляции. Основным отличием этой серии является использование ЕС-двигателей, которые характеризуются высокой производительностью и высоким КПД. Вентилятор способен обеспечить максимальную производительность 3230 м3/час и перемещать воздух с температурой в диапазоне от - 25°С до +50°С. Подключается к воздуховодам или другим элементам вентиляции с сечением 500х300 мм.
Технические характеристики
| Параметр | Величина |
| Напряжение, В | 200-277 |
| Ток, А | 3,1 |
| Частота тока, Гц | 50/60 |
| Максимальная мощность, Вт | 553 |
| Производительность, м3/час | 3230 |
| Скорость вращения, об/мин | 3100 |
| Уровень шума на расстоянии 3 м, дБ(А) | 51 |
| Максимальная температура перемещаемого воздуха, °С | - 25...+50 |
| Вес, кг | 18.7 |
| Защита, класс | IPХ4 |
| Размер фланца, мм | 500х300 |
Габаритные размеры
| Размеры | B | B1 | B2 | H | H1 | H2 | H3 | L |
| мм | 500 | 520 | 540 | 300 | 320 | 340 | 410 | 530 |
Диаграммы
Конструкция
Корпус вентилятора Вентс ВКП 500х300 Л1 ЕС изготовлен из оцинкованной стали. Все внутренние элементы вентилятора соединены между собой с помощью заклепок. Вентилятор оснащен присоединительными стандартными фланцами шириной 20 мм.
Двигатель
Используются высокоэффективные электронно-коммутированные (ЕС) моторы постоянного тока с внешним ротором, оборудованные рабочим колесом с изогнутыми назад лопастями. Такие моторы являются на сегодняшний день наиболее передовым решением в области энергосбережения.
ЕС-моторы характеризуются высокой производительностью и оптимальным управлением во всем диапазоне скоростей вращения. Безусловным преимуществом электронно-коммутированного двигателя является высокий КПД (достигает 90%).
Встроенные функции и управление
Управление вентилятором осуществляется с помощью внешнего управляющего сигнала 0-10 В (регулирование производительности осуществляется в зависимости от уровня температуры, давления, задымленности и других параметров). При изменении значения управляющего фактора ЕС-вентилятор изменяет скорость вращения и подает ровно столько воздуха, сколько необходимо для вентиляционной системы.
Максимальная скорость вращения вентилятора не зависит от частоты электрического тока в сети (возможна работа как в сети с частотой тока 50 Гц, так и 60 Гц). Вентиляторы можно объединять в единую компьютерную сеть управления. Программное обеспечение позволяет с высокой точностью управлять работой объединенных в сеть вентиляторов. На дисплей компьютера выводятся все параметры системы, и, при необходимости, можно задавать индивидуальный режим работы для каждого вентилятора в сети.
Для этой модели подходит регулятор Вентс Р-1/010 (приобретается отдельно)
Монтаж
Канальный прямоугольный вентилятор монтируется в разрыв прямоугольных воздуховодов и не требует специального крепления, если подключение осуществляется непосредственно к ним. При подключении через гибкие вставки, требуется крепление к строительной конструкции с помощью опор, подвесок или кронштейнов.
Вентилятор может устанавливаться в любом положении, учитывая направление потока воздуха (обозначено стрелкой на корпусе вентилятора). Также необходимо предусмотреть доступ для обслуживания вентилятора. Для ревизии и технического обслуживания предусмотрена технологическая крышка на корпусе вентилятора.
Пример монтажа
Документация
(файл в формате pdf, откроется в новой вкладке)
