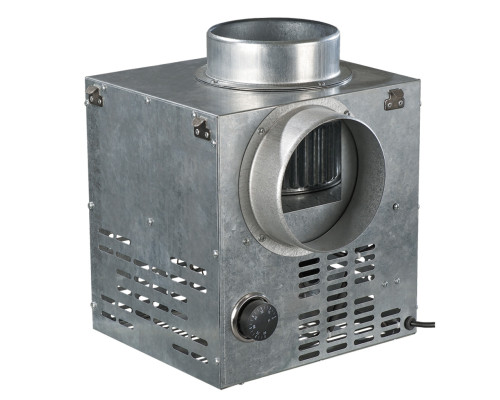

Каминный вентилятор Вентс КАМ 150

Каминный вентилятор Вентс КАМ 150 используется для перемещения воздуха от камина в другие помещения дома. С использованием такого вентилятора можно обеспечить воздушное отопление других помещений в доме через воздуховоды с решетками, которые подключаются к вентилятору. Когда температура воздуха в пространстве у камина достигает заданного уровня, вентилятор включается автоматически, распределяя теплый воздух от камина по другим помещениям и выключается, когда температура падает ниже заданного значения.

Технические характеристики

Габаритные размеры

Диаграмма

Конструкция

Корпус вентилятора Вентс КАМ 150 изготовлен из оцинкованной стали с использованием тепло- и звукоизоляционного материала из негорючей минеральной ваты. Корпус оснащен перфорацией для внутренней циркуляции воздуха и охлаждения двигателя. Вентилятор оснащен терморегулятором, с помощью которого можно задавать уровень температуры, при которой он будет включаться и выключаться. Включение вентилятора возможно в диапазоне от 0 °С до +90°С в зависимости от температуры воздуха, создаваемой в теплообменном корпусе камина.

Двигатель

При изготовлении вентилятора используются однофазные двигатели для работы в сети 230/50Гц. Класс изоляции - F. Двигатели имеют встроенную тепловую защиту с автоматическим перезапуском. Двигатель выведен из потока воздуха и оснащен рабочим колесом с вперед загнутыми лопастями. Для достижения большего срока эксплуатации применяются подшипники скольжения. Вентилятор серии КАМ оборудован асинхронным двигателем с дополнительным крыльчатком для обдува и охлаждения.

Регулирование скорости

Регулирование вентилятора может быть как плавным, так и ступенчатым; осуществляется с помощью тиристора или автотрансформатора. Регуляторы скорости заказываются отдельно.

Таблица совместимости регуляторов с вентиляторами

Монтаж

Вентилятор каминный предназначен для соединения с круглыми воздуховодами. Вентилятор может устанавливаться в любом положении, но необходимо учитывать направление потока воздуха (обозначено на корпусе вентилятора). Также нужно предусмотреть доступ для обслуживания вентилятора.

От вентилятора до каждого отапливаемого помещения монтируется воздуховод для подачи теплого воздуха. Скрытая система воздуховодов с принудительным распределением теплого воздуха по помещениям позволит сэкономить полезное пространство Вашего дома и не нарушит его стилистическую гармонию.

Опции к вентиляторам

ФФК - съемный металлический фильтр для очистки перекачиваемого воздуха (класс G3). Крепление фильтра к корпусу вентилятора с помощью замков-защелок обеспечивает легкое снятие фильтра для очистки.

Принцип работы вентилятора Вентс КАМ

Когда температура воздуха в пространстве у камина достигает заданного уровня, вентилятор включается автоматически, распределяя теплый воздух от камина по другим помещениям и выключается, когда температура падает ниже заданного значения.

Принцип работы вентилятора с фильтробоксом

Когда температура воздуха в ближнекаминном пространстве достигает заданного значения, вентилятор автоматически включается и распределяет очищенный фильтром ФФК теплый воздух от камина по другим помещениям и выключается, когда температура опускается ниже заданного значения.

Пример установки и работы вентилятора с фильтром

Пример установки и работы вентиляторов КАМ с фильтром ФФК в системе камина.
