Описание

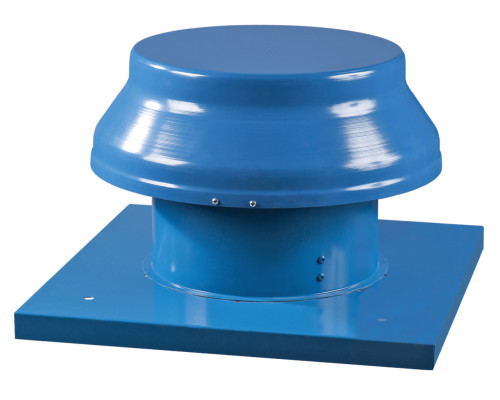

Вентилятор Вентс ВОК 2Е 200 осевого типа с производительностью 860 м3/час используется в вытяжных системах вентиляции. Устанавливается на крыше здания над вертикальным воздуховодом или вентиляционным шахтой. Чаще всего вентиляторы такого типа используются для вентиляции помещений промышленного и коммерческого назначения: склады, цехи, магазины и т. д. Вентилятор является осевым и используется без сети воздуховодов или с воздуховодами небольшой длины, так как вентиляторы этого типа имеют хорошую производительность и низкое давление.
Технические характеристики
| Параметр | Величина |
| Напряжение, В | 230 |
| Ток, А | 0,26 |
| Частота тока, Гц | 50 |
| Максимальная мощность, Вт | 55 |
| Производительность, м3/час | 860 |
| Скорость вращения, об/мин | 2300 |
| Уровень шума на расстоянии 3 м, дБ(А) | 50 |
| Максимальная температура перемещаемого воздуха, °С | - 30...+60 |
| Вес, кг | 4,3 |
| Защита, класс | IP54 |
| Размер патрубка, мм | 200 |
Габаритные размеры
| Размеры | D | D1 | H | L | L1 |
| мм | 207 | 341 | 220 | 410 | 245 |
Диаграмма
Конструкция
Корпус и крыльчатка Вентс ВОК 2Е 200 изготовлены из стали с полимерным покрытием.
Двигатель
В зависимости от модели используются двух- или четырехполюсные асинхронные двигатели в одно- или трехфазном исполнении с наружным ротором, оснащенные встроенной тепловой защитой с автоматическим перезапуском. Применение в двигателях подшипников качения обеспечивает большой срок эксплуатации. Двигатель в вентиляторе имеет класс защиты IP 44.
Регулирование скорости
Плавное или ступенчатое регулирование осуществляется с помощью тиристорного регулятора или автотрансформатора. К одному регулирующему устройству можно подключить сразу несколько вентиляторов, при условии что общая мощность и рабочий ток не превысят номинальные параметры регулятора.
Для этой модели подходит регулятор Вентс РС-1-300 (приобретается отдельно).
Монтаж
Кровельный вентилятор устанавливается на крыше непосредственно над вентиляционным каналом или шахтой. Жесткое крепление к неподвижной ровной поверхности осуществляется с помощью крепежной пластины. При монтаже вентиляторов серии ВОК непосредственно на крыше с ровной поверхностью необходимо предусмотреть подставку чтобы избежать попадания воды и снега в вытяжной отверстие вентиляционной шахты. Электрическое подключение и установка должны выполняться в соответствии с инструкцией и электрической схемой, указанной на клеммной коробке.
Документация
(файл pdf, откроется в новой вкладке)
Габариты и вес
