Описание

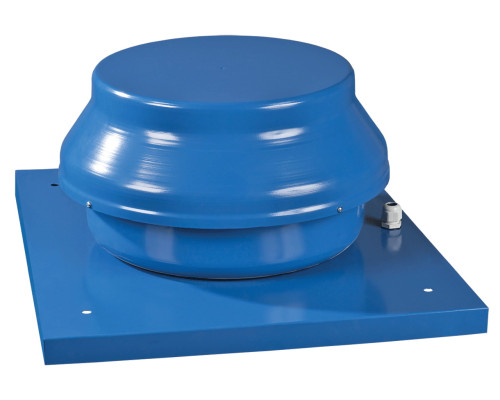

Вытяжной вентилятор кровельный Вентс ВКМК 315 предназначен для установки на крыше здания. Используется в вытяжных системах вентиляции помещений промышленного и коммерческого назначения: цехов, склада, магазинов и т. д. Вентилятор может удалять воздух с температурой в диапазоне от -25°С до +45°С и максимальной производительностью 1880 м3/час (зависит от потери давления сети). В вентиляторе используется однофазный двигатель с потреблением 296 Вт, при необходимости можно уменьшать производительность вентилятора регулятором скорости (заказывается отдельно).
Детальные технические характеристики
| Параметр | Величина |
| Напряжение, В | 230 |
| Ток, А | 1,34 |
| Частота тока, Гц | 50 |
| Максимальная мощность, Вт | 296 |
| Производительность, м3/час | 1880 |
| Скорость вращения, об/мин | 2720 |
| Уровень шума на расстоянии 3 м, дБ(А) | 54 |
| Максимальная температура перемещаемого воздуха, °С | - 25...+45 |
| Вес, кг | 10,1 |
| Защита, класс | IPХ4 |
| Размер патрубка, мм | 315 |
Габаритные размеры
| Размеры | D | D1 | H | L | L1 |
| мм | 315 | 500 | 269 | 590 | 450 |
Диаграмма
Конструкция
Корпус вентилятора изготовлен из стали с полимерным покрытием. В модели ВКМКп у основания корпуса предусмотрена тонкая стальная присоединительная пластина.
Двигатель
Однофазные двигатели с внешним ротором оснащены центробежным рабочим колесом с назад изогнутыми лопастями. Двигатели оснащены встроенной тепловой защитой с автоматическим перезапуском. Применение в двигателях подшипников качения обеспечивает большой срок эксплуатации. Для достижения точных характеристик, низкого уровня шума и безопасной работы вентилятора каждая турбина при сборке проходит динамическое балансирование. Двигатель в вентиляторе имеет класс защиты IP 44.
Регулирование скорости
Плавное или ступенчатое регулирование осуществляется с помощью тиристорного регулятора или автотрансформатора. К одному регулирующему устройству можно подключать сразу несколько вентиляторов, при условии что общая мощность и рабочий ток не превысят номинальные параметры регулятора.
Для этой модели подходит регулятор Вентс РС-1-300 (покупается отдельно).
Монтаж
Кровельный вентилятор устанавливается на крыше непосредственно над вентиляционным каналом или шахтой. Жесткое крепление к неподвижной ровной поверхности осуществляется с помощью присоединительной пластины. Электрическое подключение и установка должны выполняться в соответствии с инструкцией и электрической схемой, указанной на клеммной коробке.
Документация
(файл pdf, откроется в новой вкладке)
Габариты и вес
