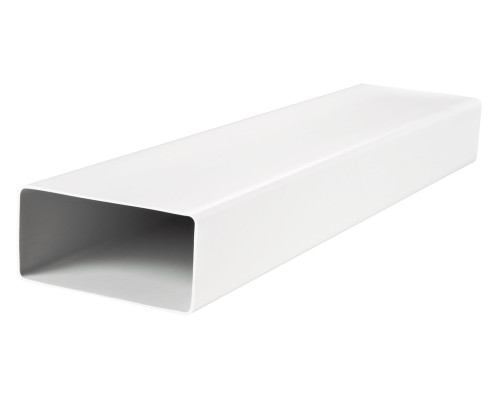

Канал 90х220 пластиковый плоский 9020

Воздуховод пластиковый плоский 9020 сечением 90х220 мм и длиной 2 метра используется для перемещения воздуха в системах вентиляции. Является одним из элементов системы пластиковых каналов Пластивент, с помощью которой можно оборудовать вентиляцию в помещениях как бытового назначения, так и коммерческого.

Применение

• Пластиковый воздуховод для вытяжки или вентиляции приточно-вытяжной вентиляции различных помещений.
• Для формирования системы плоских вентиляционных воздуховодов.

Конструкция

• Канал изготовлен из ПВХ белого цвета.
• Габаритное сечение: 90х220 мм
• Внутреннее сечение: 86х216 мм
• Длина канала 2000 мм
• Соединяются между собой с помощью соединителей соответствующих сечений.
• Воздуховод способен пропустить через себя 400 м³/час при скорости 5.98 м/сек в корневом сечении. В отводах допускается расход воздуха 300 м³/час и ниже.

Размеры

Таблица для подбора прямоугольного канала

Пример 1. Необходимо подобрать корневой воздуховод для приточно-вытяжной установки с расчетной производительностью 200 м³/час. Скорость в корневом сечении должна быть в пределах 5-6 м/сек. По таблице к этим параметрам подходит воздуховод сечением 60х204 мм

Пример 2. Необходимо подобрать воздуховод от приточной установки, который отходит от корневого воздуховода в гостиную. Расчетная производительность в этом отводе составляет 60 м³/час. Скорость в боковом воздуховоде должна быть в пределах 3-4 м/сек. По таблице подходит воздуховод сечением 55х110 мм

Пример 3. Для вытяжки на кухне нужен плоский воздуховод. Расчетная производительность вытягивания 400 м³/час. Скорость допускается в пределах 5-6 м/сек. Для этой задачи по таблице подходит воздуховод сечением 90х220 мм
