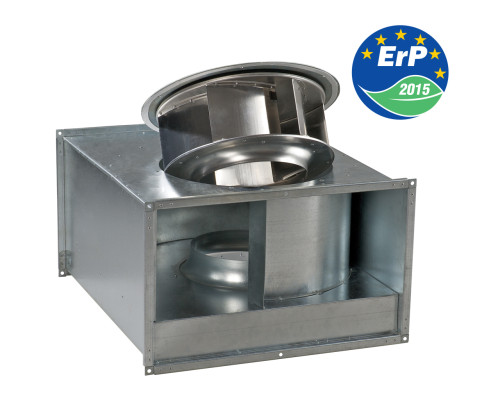

Прямоугольный канальный вентилятор Вентс ВКП 600х350 Л3 ЕС

Канальный вентилятор прямоугольный Вентс ВКП 600х350 Л3 ЕС является центробежным вентилятором. В этой серии используются электронно-коммутированные(ЕС) моторы постоянного тока, обеспечивающие высокую эффективность производительности и высокий КПД. Вентилятор соединяется с другими элементами вентиляции с сечением 600х350 мм.

Технические характеристики

Габаритные размеры

Диаграммы

Конструкция

Корпус вентилятора Вентс ВКП 600х350 Л3 ЕС изготовлен из оцинкованной стали. Все внутренние элементы вентилятора соединены между собой с помощью заклепок. Вентилятор оснащен присоединительными стандартными фланцами шириной 20 мм.

Двигатель

Используются высокоэффективные электроннокоммутированные(ЕС) моторы постоянного тока с внешним ротором, оборудованные рабочим колесом с изогнутыми назад лопастями. Такие моторы являются на сегодняшний день наиболее передовым решением в области энергосбережения.

ЕС-моторы характеризуются высокой производительностью и оптимальным управлением во всем диапазоне скоростей вращения. Безусловным преимуществом электроннокоммутированного двигателя является высокий КПД(достигает 90%).

Встроенные функции и управление

Управление вентилятором осуществляется с помощью внешнего управляющего сигнала 0-10 В(регулирование производительности осуществляется в зависимости от уровня температуры, давления, задымленности и других параметров). При изменении значения управляющего фактора ЕС-вентилятор изменяет скорость вращения, и подает ровно столько воздуха, сколько необходимо для вентиляционной системы.

Максимальная скорость вращения вентилятора не зависит от частоты электрического тока в сети(возможна работа как в сети с частотой тока 50 Гц, так и 60 Гц). Вентиляторы можно объединять в единую компьютерную сеть управления. Программное обеспечение позволяет с высокой точностью управлять работой объединенных в сеть вентиляторов. На дисплей компьютера выводятся все параметры системы, и, при необходимости, можно задавать индивидуальный режим работы для каждого вентилятора в сети.

Для этой модели подходит регулятор Вентс Р-1/010 (приобретается отдельно)

Монтаж

Канальный прямоугольный вентилятор монтируется в разрыв прямоугольных воздуховодов и не требует специального крепления, если подключение осуществляется непосредственно к ним. В случае подключения через гибкие вставки, требуется крепление к строительной конструкции с помощью опор, подвесок или кронштейнов.

Вентилятор может устанавливаться в любом положении, учитывая направление потока воздуха(обозначено стрелкой на корпусе вентилятора). Также необходимо предусмотреть доступ для обслуживания вентилятора. Для ревизии и технического обслуживания предусмотрена технологическая крышка на корпусе вентилятора.

Пример монтажа

Документация

(файл в формате pdf, откроется в новой вкладке)
