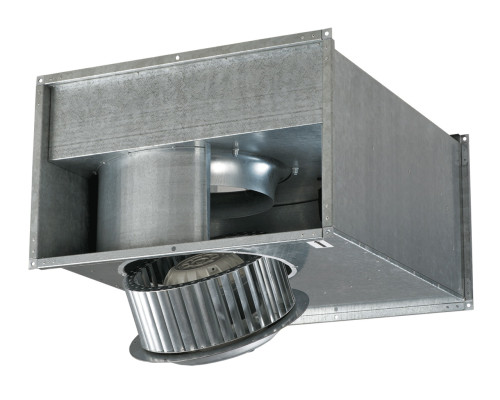

Прямоугольный канальный вентилятор Вентс ВКПФ 6Е 600х350

Вентилятор для прямоугольных воздуховодов Вентс ВКПФ 6Е 600х350 предназначен для использования в системах приточной или вытяжной вентиляции для перемещения воздуха с температурой в диапазоне от - 25°С до +40°С. Максимальная производительность этой модели составляет 2755 м³/час. Эта модель вентилятора оснащена однофазным двигателем, возможно регулирование производительности вентилятора регулятором (заказывается отдельно).

Технические характеристики

Габаритные размеры

Диаграмма

Конструкция

Корпус вентилятора Вентс ВКПФ 6Е 600х350 изготовлен из оцинкованной стали.

Двигатель

Используются 4-х и 6-ти полюсные асинхронные двигатели с внешним ротором и рабочим колесом из оцинкованной стали с вперед загнутыми лопастями. Вентиляторы с таким исполнением турбины отличаются высокой производительностью и сравнительно большим перепадом давления.

Для осуществления тепловой защиты от перегрева в обмотку двигателя встроены термоконтакты с выводимыми клеммами для подключения внешних устройств защиты. Применение в двигателях подшипников качения обеспечивает большой срок эксплуатации. Для достижения точных характеристик, низкого уровня шума и безопасной работы вентилятора каждая турбина при сборке проходит динамическое балансирование. Двигатель в вентиляторе имеет класс защиты IP 44.

Регулирование скорости

Регулирование может быть как плавным, так и ступенчатым, и осуществляется с помощью симисторного или автотрансформатора регулятора. К одному регулирующему устройству можно подключить сразу несколько вентиляторов, при условии что общая мощность и рабочий ток не превысят номинальные параметры регулятора.

Регулятор производительности вентилятора не только позволяет сэкономить за счет снижения расхода электроэнергии и продления срока службы электродвигателя, но и значительно уменьшает шум от вентилятора, когда не требуется максимальная мощность. Особенно часто применяется регулирование в приточных системах вентиляции в холодный период года, так как для подогрева меньшего количества приточного воздуха требуется меньше затрат энергии.

К этой модели вентилятора подходит регулятор РС-10,0-Т (покупается отдельно)

Монтаж

Канальный вентилятор прямоугольный монтируется через гибкие вставки, необходимо крепление к строительной конструкции с помощью опор, подвесок или кронштейнов.

Вентилятор может устанавливаться в любом положении, учитывая направление потока воздуха (обозначено стрелкой на корпусе вентилятора). Также необходимо предусмотреть доступ для обслуживания вентилятора. Подача питания на вентилятор осуществляется через внешние клеммы. Для ревизии и технического обслуживания в вентиляторе предусмотрена технологическая крышка на корпусе.

Пример монтажа

Документация

(файл pdf, откроется в новой вкладке)
