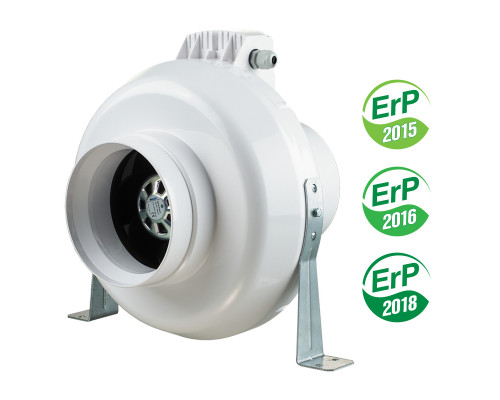

Канальный вентилятор Вентс ВК 100 ЕС

Канальный вентилятор Вентс ВК 100 ЕС является вентилятором центробежного типа в пластиковом корпусе. Вентилятор применяется для перемещения воздуха с максимальной производительностью 340 м³/час и температурой в диапазоне от -25°С до +60°С в приточно-вытяжных системах вентиляции. Совместим с воздуховодами или другими элементами вентиляции диаметром 100 мм.

Пластиковый корпус не подвержен коррозии, такие канальные вентиляторы целесообразно применять для вентиляции помещений с повышенным уровнем влажности.

В этой серии установлен ЭС-мотор постоянного тока с внешним ротором с высоким КПД. ЭС-двигатели позволяют снизить энергопотребление, при этом увеличить производительность оборудования и срок его бесперебойной работы. В таких вентиляторах возможно точное регулирование скорости в диапазоне от 0 до 100%, уровень шума ниже за счет отсутствия вибрации при работе, они нечувствительны к колебаниям напряжения. EC-вентиляторы обеспечивают снижение до 30% расхода электрической энергии по сравнению с обычными вентиляторами.

Технические характеристики вентилятора

Габаритные размеры

Диаграмма аэродинамических характеристик

Конструкция

Корпус вентилятора изготовлен из высококачественного и высокопрочного инженерного пластика. Герметичный монтажный ящик.

Двигатель

Вентилятор канальный оснащен высокоэффективным ЭС мотором постоянного тока с внешним ротором, используется рабочее колесо с изогнутыми назад лопастями. Эти моторы являются наиболее передовым решением для энергосбережения. Расходы на эксплуатацию в среднем на 30% ниже по сравнению с обычными двигателями, при этом сохраняются высокие показатели расхода воздуха и давления вентилятора.

Двигатель оснащен подшипниками скольжения с сроком службы 40000 часов.

Как управлять

Управление вентилятором осуществляется с помощью управляющего сигнала 0-10 В. При изменении значения этого параметра вентилятор меняет скорость вращения и производительность.

То есть для включения и управления таким вентилятором необходим:

• внешний регулятор скорости или контроллер с аналоговым выходом 0-10 В.

Регулятор может:

• включать вентиляторы
• выключать вентилятор
• плавно регулировать производительность вентилятора

Регулятор Вентс Р-1/010 поставляется отдельно.

Управление с помощью ПК*

Вентиляторы можно объединять в единую компьютерную сеть управления, в том числе с контролем и администрированием через сеть Интернет. Программное обеспечение позволяет с высокой точностью управлять работой объединенных в сеть вентиляторов. На дисплей компьютера выводятся все параметры системы, и при необходимости можно задавать индивидуальный режим работы для каждого вентилятора в сети.

*программное обеспечение и контроллер в поставку не входит. Объединение вентиляторов в группу делается специалистами по КИПиА с помощью любого стороннего ПО и контроллеров для автоматизации систем вентиляции.

Монтаж

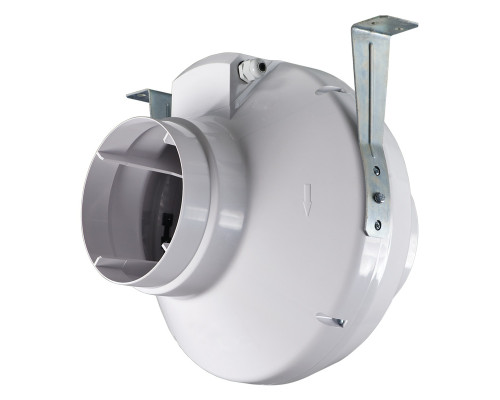

Допускается монтаж горизонтально или вертикально относительно потолка. Присоединение к стене или потолку осуществляется с помощью крепежных кронштейнов (входят в комплект поставки)

Электрическое подключение и установка должны выполняться в соответствии с инструкцией и электрической схемой, указанной на клеммной коробке.

Пример монтажа

Паспорт вентилятора

(инструкция в формате pdf, откроется в новой вкладке)
