Описание

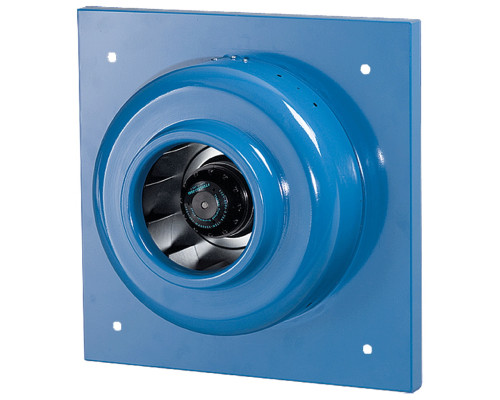

Круглый канальный вентилятор Вентс ВЦ 125 предназначен для использования в системах приточной или вытяжной вентиляции. Является канальным вентилятором, подключается к элементам вентиляции диаметром 125 мм. Для удобства монтажа оснащен квадратной пластиной с размерами 310х310 мм.
Варианты выполнения вентилятора серии ВЦ
Технические характеристики
| Параметр | Величина |
| Напряжение, В | 230 |
| Ток, А | 0,33 |
| Частота тока, Гц | 50 |
| Максимальная мощность, Вт | 75 |
| Производительность, м3/час | 355 |
| Скорость вращения, об/мин | 2800 |
| Уровень шума на расстоянии 3 м, дБ(А) | 47 |
| Максимальная температура перемещаемого воздуха, С | - 25....+55 |
| Вес, кг | 3,2 |
| Защита, класс | IPХ4 |
| Размер патрубка, мм | 125 |
Габаритные размеры

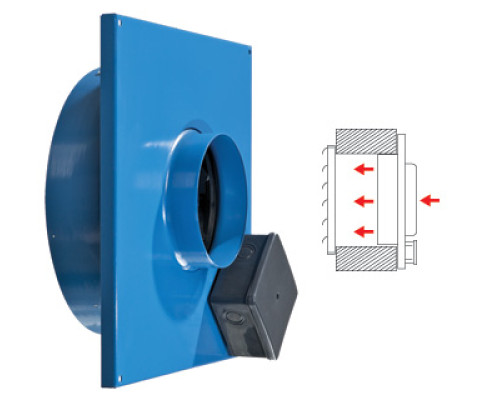

Приточный вентилятор ВЦ-ВК для монтажа в стену

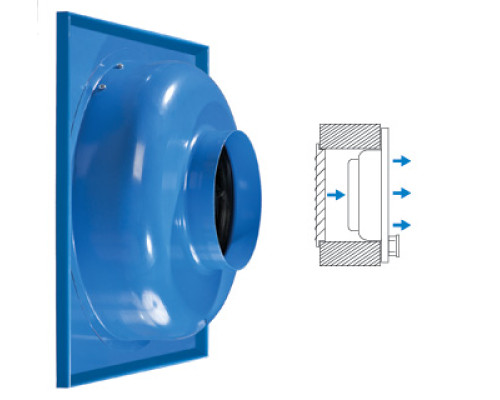

Приточный вентилятор ВЦ-ПК для монтажа в стену

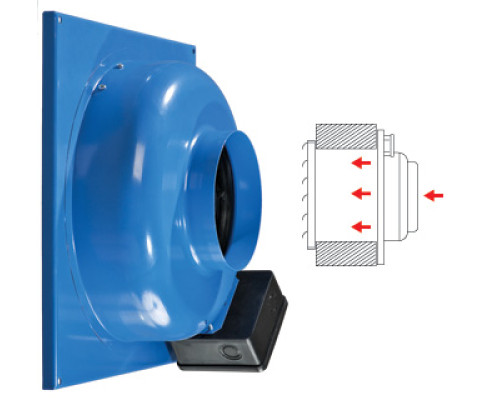

Вытяжной вентилятор ВЦ-ВН устанавливается на стену

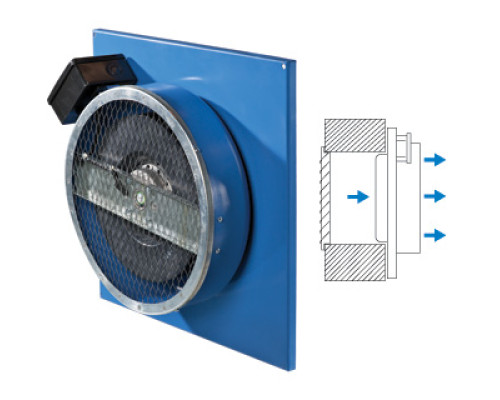

Приточный вентилятор ВЦ-ПН для монтажа на поверхности стены
| Размеры | ∅D | ∅d | ∅D1 | H | H1 | L |
| мм | 123 | 6.1 | 249 | 310 | 295 | 115 |
Диаграммы
Конструкция
Корпус вентилятора изготовлен из стали с полимерным покрытием. Возможны различные варианты выполнения вентиляторов для настенного или внутреннего монтажа.
Двигатель
В вентиляторе используется однофазный двигатель с внешним ротором и центробежным рабочим колесом с назад загнутыми лопатками. Двигатель оснащен встроенной тепловой защитой с автоматическим перезапуском. Для некоторых типоразмеров доступна версия двигателя с более мощными характеристиками (ВЦ...С). Применение в двигателе подшипников качения обеспечивает большой срок эксплуатации (40 000 часов). Для достижения точных характеристик, низкого уровня шума и безопасной работы вентилятора каждая турбина при сборке проходит динамическую балансировку. Двигатель в вентиляторе имеет класс защиты IP 44.
Регулирование скорости
Плавное или ступенчатое регулирование осуществляется с помощью тиристора или автотрансформатора. К одному регулирующему устройству можно подключать одновременно несколько вентиляторов, при условии что общая мощность и рабочий ток не превышают номинальные параметры регулятора.
Возможно использование регулятора скорости (поставляется отдельно) РС-1-300
Монтаж
Вентилятор канальный предназначен для настенного (модели ВЦ...ПН и ВЦ...ВН) или внутреннего монтажа (модели ВЦ...ПК и ВЦ...ВК) в зависимости от варианта выполнения (см. ниже). Подключение к стене осуществляется с помощью монтажной пластины. Подача питания на вентилятор осуществляется через внешнюю клеммную коробку. Электрическое подключение и установка должны выполняться в соответствии с инструкцией и электрической схемой, указанной на клеммной коробке.
Документация
Паспорт вентилятора
Габариты и вес
