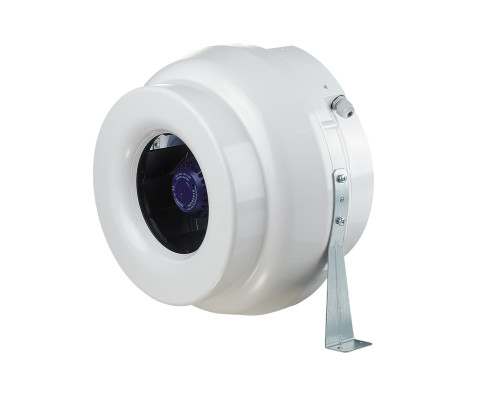

Канальний вентилятор Вентс ВК 315

Канальний вентилятор Вентс ВК 315 забезпечує максимальну продуктивність до 1340 м³/год, робочий тиск до 500 Па. Вентилятор призначений для монтажу в системах канальної припливно-витяжної вентиляції діаметром 315 мм. Використання інженерного пластика в конструкції вентилятора дозволяє його використовувати в приміщеннях підвищеної вологості, там де використання металевих вентиляторів неможливе із-за корозії.

Технічні характеристики

Габаритні розміри

Діаграма аеродинамічних характеристик

Конструкція

Корпус вентилятора виготовлений з високоякісного і високоміцного AБС-пластику. Герметична монтажна коробка. Для зручнішого підключення і використання, вентилятор канальний може оснащуватися шнуром живлення з штекером(ВК Р).

Двигун

Однофазні двигуни із зовнішнім ротором оснащені відцентровим робочим колесом з назад загнутими лопатками. Двигуни мають вбудований тепловий захист з автоматичним перезапуском. Для деяких типоразмеров доступна версія двигуна з потужнішими характеристиками(ВКС).

Двигуни забезпечені підшипниками кочення для забезпечення більшого терміну експлуатації(40 000 годин). Для досягнення точних характеристик, безпечної роботи і низького рівня шуму при складанні кожна турбіна проходить динамічне балансування. Клас захисту двигуна - IP X4.

Регулювання швидкості

Плавне або ступінчасте регулювання здійснюється за допомогою тиристора або автотрансформаторного регулятора. До одного регулюючого пристрою можуть підключатися по декілька вентиляторів, за умови що сумарна потужність і робочий струм не перевищуватимуть номінальні параметри регулятора.

Можливе використання регулятора швидкості(постачається окремо) РС-1-300

Монтаж

Допускається монтаж під будь-яким кутом відносно осі вентилятора. Приєднання до стіни або стелі здійснюється за допомогою кріпильних кронштейнів(входять в комплект постачання)

Електричне підключення і установка повинні виконуватися згідно з інструкцією і електричною схемою, вказаною на клемній коробці.

Приклад монтажу

Паспорт вентилятора
