Опис

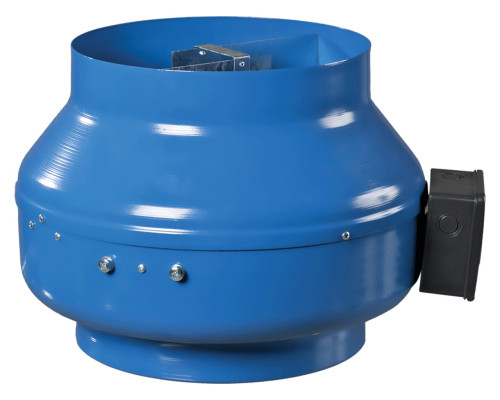

Канальний вентилятор Вентс ВКМ 100 є круглим відцентровим вентилятором в металевому корпусі. Вентилятор використовується в припливно-витяжних системах вентиляції для переміщення повітря через мережу повітропроводів. Ця модель під'єднується з повітропроводами і іншими елементами вентиляції діаметром 100 мм. Допускається з'єднання з елементами більшого перерізу через перехідники.
Електродвигун вентилятора має вбудований теплозахист для захисту двигуна від згорання. Двигун в цьому вентиляторі однофазний, можливо регулювання продуктивності тиристорним регулятором.
Технічні характеристики
| Параметр | Величина |
| Напруга, В |
230 |
| Струм, А | 0,32 |
| Частота струму, Гц | 50 |
| Максимальна потужність, Вт |
73 |
| Продуктивність, м3/год |
270 |
| Швидкість обертання, об/хв |
2830 |
| Рівень шуму на відстані 3 м, дБ(А) |
47 |
| Максимальна температура переміщуваного повітря, С | - 25....+55 |
| Вага, кг | 2,4 |
| Захист, клас |
IPХ4 |
| Розмір патрубка, мм |
100 |
Габаритні розміри
| Розміри | ∅D | B1 | ∅D1 | B | L | L1 | L2 | L3 |
| мм | 98 | 258 | 254 | 298 | 205 | 20 | 25 | 30 |
Діаграма
Конструкція
Корпус вентилятора виготовлений зі сталі з полімерним покриттям.
Двигун
Однофазні двигуни із зовнішнім ротором оснащені відцентровим робочим колесом з назад загнутими лопатками. Двигуни мають вбудований тепловий захист з автоматичним перезапуском. Для деяких типоразмеров доступна версія двигуна з потужнішими характеристиками(ВКМС).
Двигуни забезпечені підшипниками кочення для більшого терміну експлуатації(40 000 годин). Для досягнення точних характеристик, безпечної роботи і низького рівня шуму, кожна турбіна проходить динамічне балансування. Клас захисту двигуна IP 44.
Регулювання швидкості
Плавне або ступінчасте регулювання і здійснюватися за допомогою тиристора або автотрансформатора. До одного регулюючого пристрою можуть підключатися відразу по декілька вентиляторів, за умови що загальна потужність і робочий струм не перевищуватимуть номінальні параметри регулятора.
Можливе використання регулятора РС-1-300(купується окремо)
Монтаж
Вентилятор канальний можна монтувати під будь-яким кутом відносно його осі. Приєднання до стіни здійснюється за допомогою кріпильних кронштейнів, які входять в комплект постачання. Подання живлення на вентилятор здійснюється через зовнішню клемну коробку. Електричне підключення і установка повинні виконуватися згідно з інструкцією і електричною схемою, вказаною на клемній коробці.
Приклад монтажу
Документація
Паспорт вентилятора
Габариты и вес
