Описание

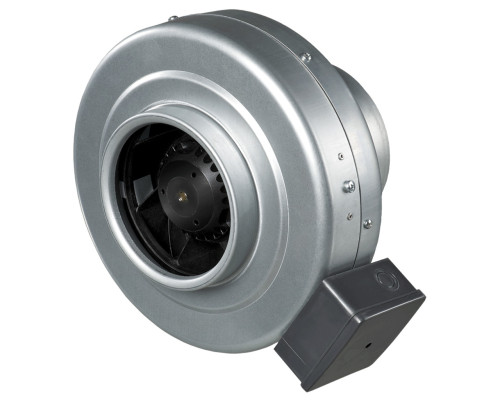

Круглый канальный вентилятор Вентс ВКМц 125 предназначен для использования в системах вентиляции. Корпус вентилятора изготовлен из оцинкованной стали, класс защиты двигателя позволяет использовать вентилятор для наружного монтажа. Вентилятор способен перемещать воздух с температурой от -25°С до +55°С с максимальной производительностью 330 м3/час.
При необходимости возможно уменьшение производительности вентилятора с помощью регулятора скорости, который заказывается отдельно. Вентилятор используется с сетью воздуховодов диаметром 125 мм.
Технические характеристики
| Параметр | Величина |
| Напряжение, В | 230 |
| Ток, А | 0,34 |
| Частота тока, Гц | 50 |
| Максимальная мощность, Вт | 78 |
| Производительность, м3/час | 330 |
| Скорость вращения, об/мин | 2820 |
| Уровень шума на расстоянии 3 м, дБ(А) | 46 |
| Максимальная температура перемещаемого воздуха, С | - 25....+55 |
| Вес, кг | 3,15 |
| Защита, класс | IPХ4 |
| Размер фланца, мм | 125 |
Габаритные размеры
| ∅D | B1 | ∅D1 | B | L | L1 | L2 | L3 |
| 123 | 293 | 237 | 253 | 202 | 23 | 22 | 30 |
Диаграммы
Конструкция
Корпус вентилятора изготовлен из оцинкованной стали. Для удобного подключения и использования вентилятор может оснащаться шнуром питания с разъемом(ВКМц...Р).
Двигатель
В вентиляторе используется однофазный двигатель с внешним ротором центробежным рабочим колесом с назад загнутыми лопастями. Двигатель оснащен встроенной тепловой защитой с автоматическим перезапуском. Применение в двигателе подшипников скольжения обеспечивает большой срок эксплуатации(40 000 часов). Для достижения точных характеристик, низкого уровня шума и безопасной работы вентилятора каждая турбина при сборке проходит динамическое балансирование. Двигатель в вентиляторе имеет класс защиты IP 44.
Регулирование скорости
Плавное или ступенчатое регулирование осуществляется с помощью тиристора или автотрансформатора. К одному регулирующему устройству могут подключаться одновременно несколько вентиляторов, при условии что общая мощность и рабочий ток не превысят номинальные параметры регулятора.
Возможно использование регулятора скорости(поставляется отдельно) РС-1-300
Монтаж

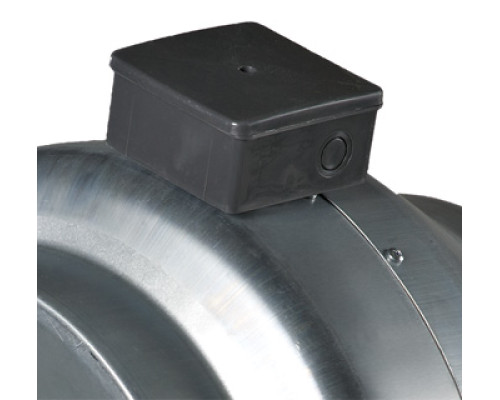

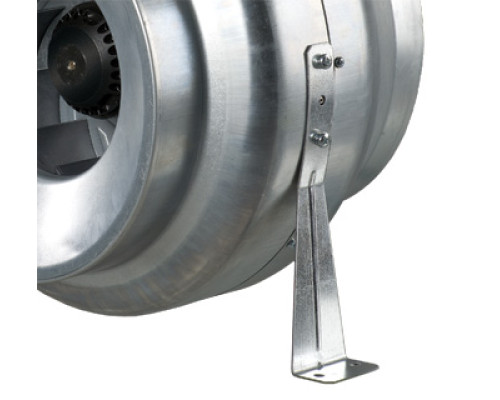

Канальный вентилятор можно устанавливать под любым углом к его оси.. Подключение к стене осуществляется с помощью крепежных кронштейнов, которые входят в комплект поставки. Подача питания на вентилятор осуществляется через внешнюю клеммную коробку. Электрическое подключение и установка должны выполняться в соответствии с инструкцией и электрической схемой, указанной на клеммной коробке.
Пример монтажа вентилятора
Документация
Габариты и вес
