Описание

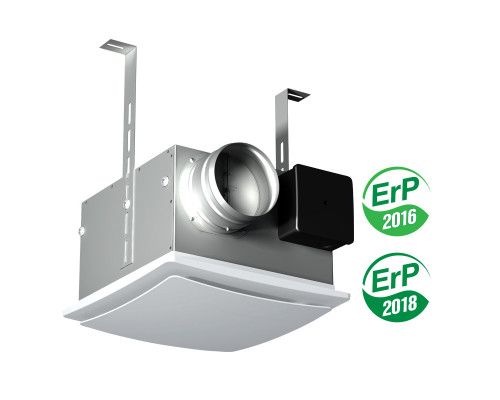

Канальный вентилятор Вентс ВП 125 К центробежного типа используется для вытяжной вентиляции помещений с подвесными потолками. Высота вентилятора всего 160 мм. Вентилятор канальный может обеспечить удаление воздуха с производительностью 310 м3/час и температурой в диапазоне до +50°С. Забор воздуха из помещения осуществляется через пластиковые декоративные решетки с встроенным фильтром. Также для предотвращения образования обратной тяги установлен обратный клапан.
При необходимости можно уменьшать производительность вентилятора с помощью регулятора скорости (в комплект поставки не входит, покупается отдельно). Вентилятор эксплуатируется с круглыми гибкими или пластиковыми воздуховодами сечением 125 мм.
Технические характеристики
| Параметр | Величина |
| Напряжение, В | 230 |
| Ток, А | 0,26 |
| Частота тока, Гц | 50 |
| Максимальная мощность, Вт | 61 |
| Производительность, м3/час | 310 |
| Скорость вращения, об/мин | 2500 |
| Уровень шума на расстоянии 3 м, дБ(А) | 48 |
| Максимальная температура перемещаемого воздуха, С | - 25....+50 |
| Вес, кг | 3,4 |
| Защита, класс | IPХ4 |
| Размер патрубка, мм | 125 |
Чертеж
| Размеры | ∅D | B | H | H1 | L |
| мм | 125 | 240 | 160 | 189 | 305 |
Диаграмма
Конструкция
Корпус вентилятора изготовлен из оцинкованной стали. Декоративная лицевая панель из АБС пластика оснащена фильтром грубой очистки. Обратный клапан на патрубке выхода предотвращает попадание воздуха из вытяжного колодца в помещение при выключенном вентиляторе.
Двигатель
Однофазный электродвигатель оборудован тепловой защитой с автоматическим перезапуском. Для увеличения срока службы используются подшипники скольжения с сроком эксплуатации до 40000 часов. Класс защиты двигателя IP 44.
Регулирование производительности
При необходимости производительность вытяжной вентиляции можно уменьшать. Возможно плавное или ступенчатое регулирование с помощью тиристора или автотрансформатора. К одному регулирующему устройству можно подключать сразу несколько вентиляторов, при условии, что общая мощность и рабочий ток не превысят номинальные параметры регулятора. (регулятор скорости поставляется отдельно)
К этой модели вентилятора подходит регулятор скорости (поставляется отдельно) РС-1-300
Монтаж
Вентилятор монтируется между потолком и подвесным потолком. К поверхности стены он крепится с помощью кронштейнов (входят в комплект поставки) или монтажной ленты.
Подача напряжения на вентилятор осуществляется через клеммный ящик на корпусе вентилятора. Электрическое подключение и установка должны выполняться в соответствии с инструкцией и электрической схемой, указанной на клеммном ящике.
Пример монтажа
Вентиляция офиса осуществляется с помощью вытяжного вентилятора, установленного в межпотолочном пространстве. Забор отработанного воздуха происходит через пластиковые решетки и выбрасывается в существующий вытяжной колодец. Приплыв свежего воздуха осуществляется с помощью естественной вентиляции через открытое окно или проветриватели.
Гарантия
Производитель гарантирует нормальную работу вентилятора в течение 24 месяцев (2 года) с дня продажи через розничную торговую сеть при условии выполнения правил транспортировки, хранения, монтажа и эксплуатации.
Документация
Паспорт вентилятора (формат pdf, откроется в новом окне)
