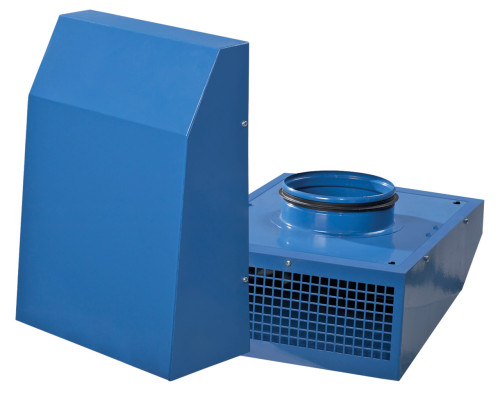

Вытяжной канальный вентилятор Вентс ВЦН 100

Вытяжной канальный вентилятор Вентс ВЦН 100 предназначен для наружного монтажа. Используется в составе вытяжной вентиляции для удаления воздуха температурой до 55°С. Может использоваться для прямого вывода отработанного воздуха.

Технические характеристики

Габаритные размеры

Диаграммы

Конструкция

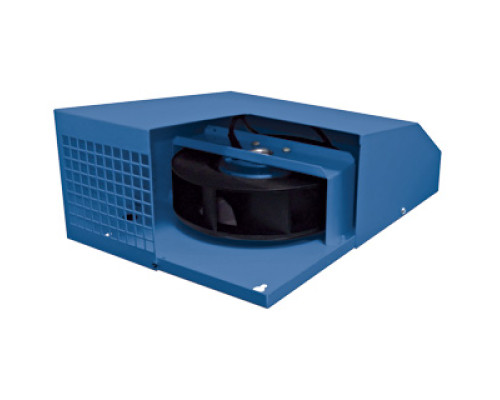

Корпус из стали с полимерным покрытием обеспечивает защиту двигателя от прямого попадания влаги при наружном монтаже. Нижняя часть вентилятора имеет защитную решетку от мелких птиц и грызунов. Выведение воздуха осуществляется вертикально вниз.

Двигатель

Однофазный двигатель с внешним ротором оснащенный центробежным рабочим колесом с назад загнутыми лопастями. Двигатель оснащен встроенной тепловой защитой с автоматическим перезапуском. Применение в двигателе подшипников качения обеспечивает большой срок эксплуатации (40 000 часов). Для достижения точных характеристик, низкого уровня шума и безопасной работы вентилятора каждая турбина при сборке проходит динамическое балансирование. Двигатель в вентиляторе имеет класс защиты IP 44.

Регулирование скорости

Плавное или ступенчатое регулирование осуществляется с помощью тиристора или автотрансформатора. К одному регулирующему устройству можно подключать одновременно несколько вентиляторов, при условии что общая мощность и рабочий ток не превышают номинальные параметры регулятора.

Возможно использование регулятора скорости (поставляется отдельно) РС- 1-300

Монтаж

Вентилятор канальный предназначен для монтажа на внешней поверхности стены и подключения круглого воздуховода соответствующего диаметра. Подача питания на вентилятор осуществляется через внешние клеммы. Электрическое подключение и установка должны выполняться в соответствии с инструкцией и электрической схемой, указанной в паспорте изделия.

Пример монтажа

Рис.1. Вытяжная вентиляция в заведении бара

Рис.2. Вытяжная вентиляция в туалете.

Документация

Паспорт вентилятора
