Описание

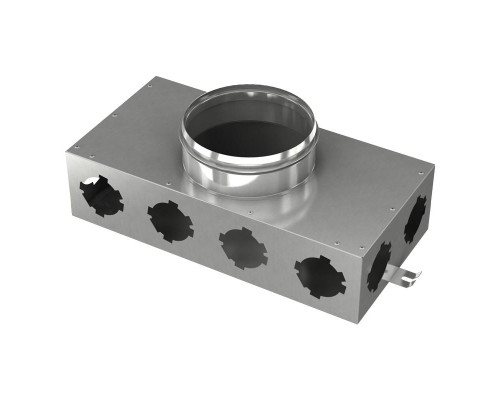

Коллектор Вентс Флексивент 1001160/75х8 используется для подключения восьми воздуховодов ∅ 75 мм к выходу от вентилятора или вентиляционной установки ∅ 160 мм.
Круглые каналы подключаются с помощью фланцев Flexivent (поставляются отдельно). Фланец ∅ 159, к которому подключается вентилятор, оборудован резиновым уплотнителем.
Материал: сталь с алюмоцинковым покрытием.
Размеры
| D1 | L | A | H | |
| Размеры, мм | 159 | 400 | 200 | 100 |
Потери давления
| Производительность, м3/час | Количество каналов | Приплив производительности, Па | Вытяг производительности, Па |
| 30 | 1 | 2,7 | 1,7 |
| 60 | 2 | 3,2 | 2,1 |
| 90 | 3 | 4,0 | 2,9 |
| 120 | 4 | 5,1 | 3,9 |
| 150 | 5 | 6,6 | 5,3 |
| 180 | 6 | 8,5 | 6,9 |
| 210 | 7 | 10,6 | 8,9 |
| 240 | 8 | 13,1 | 11,2 |
Монтаж
Для распределения воздуха по каналам необходимо использовать фланцы, которые вставляются в отверстия коллектора. Каналы крепятся к коллектору с помощью замков на фланцах. Если некоторые отверстия в коллекторе не будут использоваться, то их закрывают заглушками с уплотнителем (покупается отдельно).
Коллекторы могут устанавливаться под потолком, магистральный воздуховод от установки или вентилятора в таком случае подключается снизу.
Также такой коллектор можно монтировать на полу, каналы подключаются в таком случае снизу.
Габариты и вес
