Описание

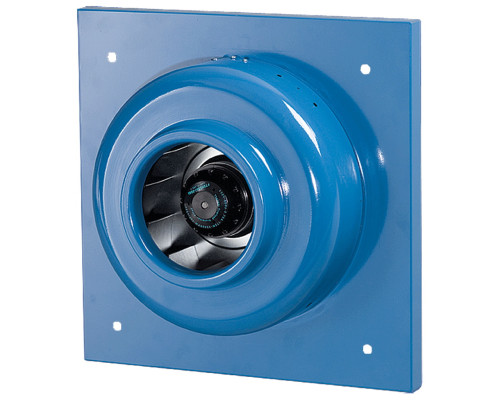

Круглый канальный вентилятор Вентс ВЦ 200 предназначен для настенного или внутреннего монтажа с помощью монтажной пластины размерами 400х400 мм. Является центробежным канальным вентилятором для использования в системах приточной или вытяжной вентиляции. Возможно заказать вентилятор в малошумном исполнении(ВЦ...Б).
Варианты исполнения вентилятора серии ВЦ
Технические характеристики
| Параметр | Величина |
| Напряжение, В | 230 |
| Ток, А | 0,67 |
| Частота тока, Гц | 50 |
| Максимальная мощность, Вт | 154 |
| Производительность, м3/час | 950 |
| Скорость вращения, об/мин | 2375 |
| Уровень шума на расстоянии 3 м, дБ(А) | 48 |
| Максимальная температура перемещаемого воздуха, С | - 25....+50 |
| Вес, кг | 6.1 |
| Защита, класс | IPХ4 |
| Размер патрубка, мм | 200 |
Габаритные размеры

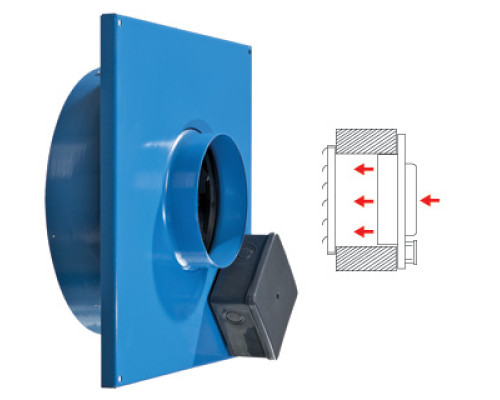

Приточный вентилятор ВЦ-ВК для монтажа в стену

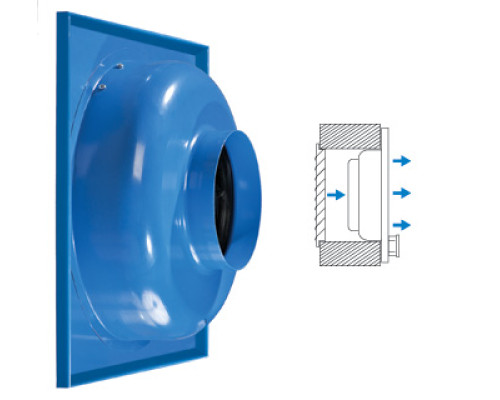

Приточный вентилятор ВЦ-ПК для монтажа в стену

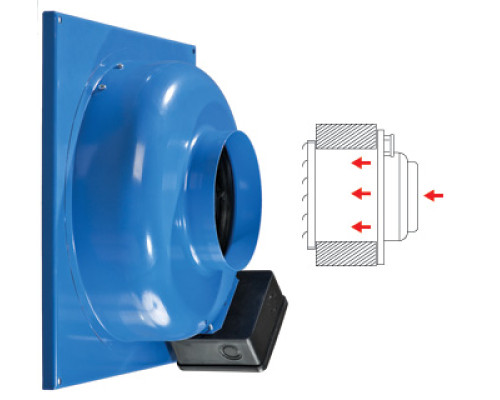

Вытяжной вентилятор ВЦ-ВН устанавливается на поверхность стены

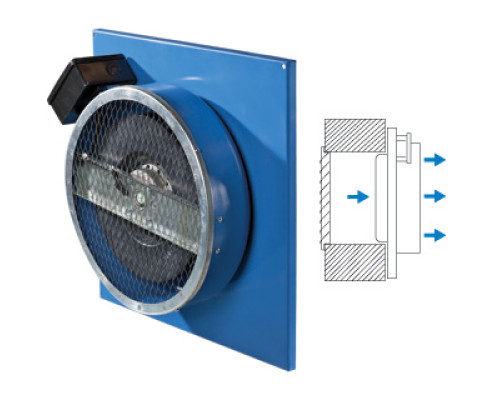

Приточный вентилятор ВЦ-ПН для монтажа на стену
| Размеры | ∅D | ∅d | ∅D1 | H | H1 | L |
| мм | 198 | 6.1 | 339 | 400 | 385 | 138 |
Диаграммы
Конструкция
Корпус вентилятора изготовлен из стали с полимерным покрытием. Возможны различные варианты исполнения вентиляторов для настенного или внутреннего монтажа.
Двигатель
В вентиляторе используется однофазный двигатель с внешним ротором и центробежным рабочим колесом с назад загнутыми лопастями. Двигатель оснащен встроенной тепловой защитой с автоматическим перезапуском. Для некоторых типоразмеров доступна версия двигателя с более мощными характеристиками (ВЦ. С). Применение в двигателе подшипников скольжения обеспечивает большой срок эксплуатации (40 000 часов). Для достижения точных характеристик, низкого уровня шума и безопасной работы вентилятора каждая турбина при сборке проходит динамическое балансирование. Двигатель в вентиляторе имеет класс защиты IP 44.
Регулирование скорости
Плавное или ступенчатое регулирование осуществляется с помощью тиристора или автотрансформатора. К одному регулирующему устройству можно подключать одновременно несколько вентиляторов, при условии что общая мощность и рабочий ток не превысят номинальные параметры регулятора.
Возможно использование регулятора скорости (поставляется отдельно) РС-1-300
Монтаж
Канальный вентилятор предназначен для настенного (модели ВЦ...ПН и ВЦ...ВН) или внутреннего монтажа (модели ВЦ...ПК и ВЦ...ВК) в зависимости от варианта исполнения. Подключение к стене осуществляется с помощью монтажной пластины. Подача питания на вентилятор осуществляется через внешнюю клеммную коробку. Электрическое подключение и установка должны выполняться в соответствии с инструкцией и электрической схемой, указанной на клеммной коробке.
Документация
Паспорт вентилятора
Габариты и вес
