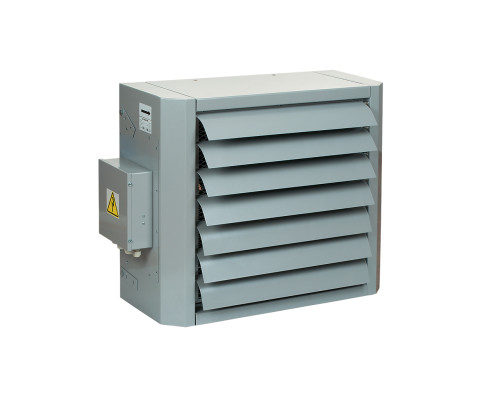

Воздушно-отопительный агрегат Вентс АОЕ 09

Воздушно-отопительный агрегат Вентс АОЕ 09 с электрическим нагревателем 9 кВт предназначен для обогрева воздуха в помещении с помощью электрического нагревателя и равномерного его распределения с помощью вентилятора и направляющих жалюзи. Производительность вентилятора 2300 м³/час.

Такой агрегат используется для обогрева воздуха в помещениях большого объема промышленного или коммерческого назначения. Его применение позволяет быстро прогревать большие помещения или организовать локальный нагрев рабочей зоны, например в больших ангарах или производственных цехах. Установка воздушно-отопительных агрегатов снижает затраты времени на установку и инвестиционные затраты на систему отопления в целом.

Преимущества воздушного отопления

• быстрое достижение заданной температуры в помещении;
• малая инерционность системы позволяет применять изменяемый тепловой режим или зональное отопление;
• высокая теплопроизводительность;
• капитальные затраты на систему воздушного отопления значительно ниже, чем на аналогичную систему водяного отопления.

Конструкция

Отопительный агрегат Вентс АОЕ 09 состоит из стального корпуса, осевого вентилятора и электрического нагревателя. Корпус изготовлен с полимерным покрытием. Для защиты от перегрева нагреватель оборудован термостатом, который отключает нагреватель при превышении критической температуры, а именно:

• при температуре выше +50°С срабатывает основная защита с автоматическим перезапуском. После охлаждения нагревательных элементов термостат автоматически замыкает управляющую цепь нагревателя.
• аварийная защита с ручным перезапуском (срабатывает при температуре выше +90°С). В случае срабатывания питания на нагреватель можно подать только после ручного сброса аварии.

Двигатель вентилятора

Применяются асинхронные двигатели с внешним ротором, которые имеют встроенную тепловую защиту с автоматическим перезапуском.

Управление и регулирование

Для правильной и безопасной работы воздушно-отопительного агрегата рекомендуется применять систему автоматики, обеспечивающую комплексное управление и защиту:

• автоматическое регулирование мощности и температуры нагрева;
• блокирование подачи питания на нагреватель в случае остановки вентилятора или снижения скорости потока воздуха, а также при срабатывании встроенных термостатов защиты от перегрева;
• отключение воздушно-отопительного агрегата с продувкой нагревательных элементов;
• напряжение питания на нагреватель должно подаваться через автоматический выключатель, ток срабатывания которого подбирается в зависимости от мощности нагревателя.

Для управления режимами работы отопительного агрегата применяется блок автоматики УЕТ-15Д или УЕТ-30Д (приобретаются отдельно).

Алгоритм регулирования температуры воздушного потока заключается в регулировании времени включения/выключения нагревателя (полной мощности) в соответствии с заданными требованиями к нагреву. Блок автоматики осуществляет контроль за оборотами вентилятора, обеспечивая блокирование подачи питания на нагреватель в случае остановки вентилятора или значительного снижения скорости потока воздуха.

Блок автоматики эксплуатируется совместно с цифровыми термостатами серии ТСТ-1-300 с сенсорным дисплеем(ТСТД-1-300 комплектуется пультом ДУ) или РТС-1-400 с ЖК-дисплеем(РТСД- 1-400 комплектуется пультом ДУ), которые поставляются отдельно.

Термостат устанавливается в помещении, где размещен воздушно-отопительный агрегат, он измеряет температуру и определяет режим работы. Для корректной работы отопительного агрегата, термостат необходимо размещать в месте, где нет местного влияния от окна, двери и радиатора отопления. Для управления несколькими воздушно-отопительными агрегатами, работающими в одном помещении, возможно использование одного термостата (не более 10 АОЕ на один термостат).

Распределение теплого воздуха в помещении

Монтаж

С помощью кронштейнов агрегат можно устанавливать на стенах (колоннах) в вертикальном положении или на потолке (балках) в горизонтальном положении.

Таблица подбора дополнительного оборудования

Модель отопительного агрегата	Блок автоматики	Цифровой термостат		Монтажное оборудование
		С сенсорным дисплеем	С ЖК-дисплеем	Куточки	Консоль
АОЕ 9	УЕТ-15Д	ТСТ-1-300 ТСТД-1-300	РТС-1-400 РТСД-1-400	МКП-АОВ	МК-АОВ25
АОЕ 12
АОЕ 15
АОЕ 18	УЕТ-30Д				МК-АОВ45
АОЕ 24
АОЕ 30

ВНИМАНИЕ!

При установке агрегатов АОВ/АОЕ должен быть обеспечен свободный приток воздуха к всасывающему коллектору вентилятора. Для этого обязательно должно быть соблюдено минимальное расстояние от стены или потолка до агрегатов не менее 300 мм.

Технические характеристики

Параметр	Величина
Напряжение, В	400
Частота тока, Гц	50
Мощность вентиляторов, Вт	140
Суммарная мощность установки, Вт	9140
Ток, А	0,61
Суммарный ток установки, А	13,6
Расход воздуха, м3/час	2300
Скорость вращения, об/мин	1350
Уровень шума на расстоянии 3 м, дБ(А)	55
Мощность электрического нагревателя, Вт	9000
Защита, класс	IP 21
Фазность	3
Вес, кг	32

Габаритные размеры

Пример монтажа

Воздушное отопление агрегатом Вентс АОЕ в спортивном зале

Отопление в теплице

Применение агрегатов в автомастерской
