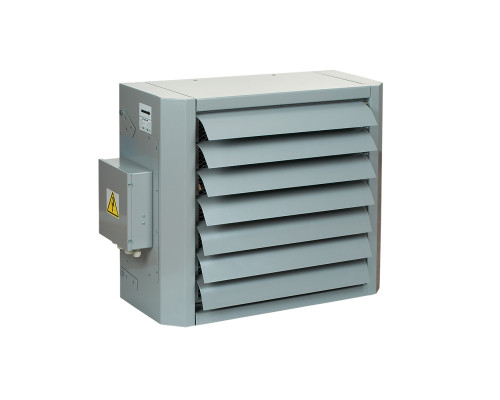

Воздушно-отопительный агрегат Вентс АОЕ 18

Воздушно-отопительный агрегат Вентс АОЕ 18 с электрическим нагревателем 18 кВт предназначен для обогрева воздуха в помещении с помощью электрического нагревателя и равномерного его распределения с помощью вентилятора и направляющих жалюзи. Производительность вентилятора 4000 м³/час.

Такой агрегат используется для обогрева воздуха в помещениях большого объема промышленного или коммерческого назначения. Его применение позволяет быстро прогревать большие помещения или организовать локальный нагрев рабочей зоны, например в больших ангарах или производственных цехах. Установка воздушно-отопительных агрегатов снижает расход времени на установку и инвестиционные затраты на систему отопления в целом.

Преимущества воздушного отопления

• быстрое достижение заданной температуры в помещении;
• малая инерционность системы позволяет применять изменяемый тепловой режим или зональное отопление;
• высокая теплопроизводительность;
• капитальные затраты на систему воздушного отопления значительно ниже, чем на аналогичную систему водяного отопления.

Конструкция

Электрический воздушно-отопительный агрегат АОЕ 18 состоит из стального корпуса, осевого вентилятора и электрического нагревателя. Корпус изготовлен с полимерным покрытием. Для защиты от перегрева нагреватель оборудован термостатом, который отключает нагреватель при превышении критической температуры, а именно:

• при температуре выше +50°С срабатывает основная защита с автоматическим перезапуском. После охлаждения нагревателя термостат автоматически замыкает управляющую цепь нагревателя.
• аварийная защита с ручным перезапуском (срабатывает при температуре выше +90°С). В случае срабатывания питание на нагреватель можно подать только после ручного сброса аварии.

Двигатель вентилятора

Применяются асинхронные двигатели с внешним ротором, которые имеют встроенную тепловую защиту с автоматическим перезапуском.

Управление и регулирование

Для правильной и безопасной работы воздушно-отопительного агрегата рекомендуется применять систему автоматики, обеспечивающую комплексное управление и защиту :

• автоматическое регулирование мощности и температуры нагрева;
• блокирование подачи питания на нагреватель, в случае остановки вентилятора или снижения скорости потока воздуха, а также при срабатывании встроенных термостатов защиты от перегрева;
• отключение воздушно-отопительного агрегата с продувкой нагревателя;
• напряжение питания на нагреватель должно подаваться через автоматический выключатель, ток срабатывания которого подбирается в зависимости от мощности нагревателя.

Для управления режимами работы отопительного агрегата применяется блок автоматики УЕТ-15Д или УЕТ-30Д (приобретаются отдельно).

Алгоритм регулирования температуры воздушного потока заключается в регулировании времени включения/выключения нагревателя(полной мощности) в соответствии с заданными требованиями к нагреву. Блок автоматики осуществляет контроль за оборотами вентилятора, обеспечивая блокирование подачи питания на нагреватель, в случае остановки вентилятора или значительного снижения скорости потока воздуха.

Блок автоматики эксплуатируется совместно с цифровыми термостатами серии ТСТ-1-300 с сенсорным дисплеем(ТСТД-1-300 комплектуется пультом ДУ) или РТС-1-400 с ЖК-дисплеем(РТСД- 1-400 комплектуется пультом ДУ), которые поставляются отдельно.

Термостат устанавливается в помещении, где размещен воздушно-отопительный агрегат, он измеряет температуру и определяет режим работы. Для корректной работы отопительного агрегата, термостат необходимо размещать в месте, где нет местного влияния от окна, двери и радиатора отопления. Для управления несколькими воздушно-отопительными агрегатами, работающими в одном помещении, возможно использование одного термостата(не более 10 АОЕ на один термостат).

Распределение теплого воздуха в помещении

Монтаж

С помощью кронштейнов агрегат можно устанавливать на стенах(колоннах) в вертикальном положении или на потолке(балках) в горизонтальном положении.

Таблица подбора дополнительного оборудования

ВНИМАНИЕ!

При установке агрегатов АОВ/АОЕ должен быть обеспечен свободный приток воздуха к всасывающему коллектору вентилятора. Для этого обязательно должно быть соблюдено минимальное расстояние от стены или потолка до агрегатов не менее 300 мм.

Технические характеристики

Габаритные размеры

Пример монтажа

Воздушное отопление агрегатом Вентс АОЕ в спортивном зале

Отопление в теплице

Применение агрегатов в автомастерской

Создание воздушного отопления на складе
