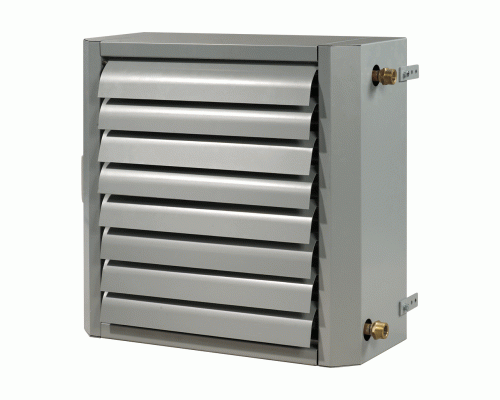

Воздушно-отопительный агрегат Вентс АОВ 45

Повітряно-опалювальний агрегат з водяним теплообмінником Вентс АОВ 45 призначений для нагріву(охолодження) повітря в приміщенні за допомогою водяного теплоносія і рівномірного його розподілу за допомогою вентилятора і направляючих жалюзі. Дозволяє швидко прогрівати(охолоджувати) великі приміщення за рахунок застосування в конструкції високоефективного калорифера і потужного вентилятора або організувати локальний нагрів(охолодження) робочої зони, наприклад у великих ангарах або виробничих цехах. Продуктивність вентилятора цієї моделі 3850 м³/год.

Такі агрегати призначені для обігріву(охолодження) приміщень великого об'єму : виробничі цехи, авторемонтні майстерні, автомийки, гаражі, автосалони, склади, торгові центри, супер і гіпермаркети, магазини, спортивні зали, конференц-зали, виставкові зали, ферми і птахоферми, теплиці і інші аналогічні приміщення. Установка агрегатів знижує витрати часу на установку і інВагатиційні витрати на систему опалювання(охолодження) в цілому.

Конструкція

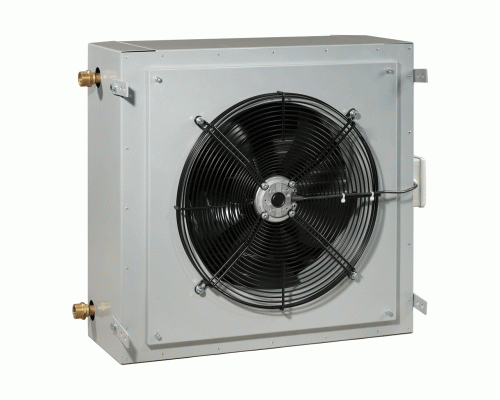

Агрегат АОВ складається з осьового вентилятора і мідно-алюмінієвого обребреного водяного теплообмінника, розміщених в сталевому корпусі з полімерним покриттям. Теплообмінник має виведені через бічну стінку корпусу патрубки із зовнішнім трубним різьбленням для підведення і підключення теплоносія.

Двигун вентилятора

Застосовуються асинхронні двигуни із зовнішнім ротором, які мають вбудований тепловий захист з автоматичним перезапуском.

Управління і регулювання

Можливе плавне або ступінчасте регулювання швидкості обертання вентилятора, яке здійснюється за допомогою тиристорного регулятора або трансформатора. Пониження швидкості обертання вентиляторів дозволяє зменшити витрату повітря і об'єм теплопередачі на опалювання або охолодження.

Моделі АОВ...А обладнані блоком автоматики для управління режимами роботи опалювального(охолоджувального) агрегату. Корпус виготовлений із сталі з полімерним покриттям з індексом захисту IP44. Блок автоматики має 3 режими управління роботою агрегату АОВ(зміна швидкості обертання вентилятора).

Блок обладнаний вимикачем з індикатором роботи, гермовводами для підключення дротів і плавким запобіжником для захисту від ушкодження при короткому замиканні. Блок автоматики експлуатується спільно з цифровими термостатами серії ТСТ-3 з сенсорним дисплеєм(ТСТД- 3 комплектується пультом ДУ) або РТС-1-400 з ЖК-дисплеєм(РТСД-1-400 комплектується пультом ДУ), які поставляються окремо.

Термостат встановлюється в приміщенні, де розміщений повітряно-опалювальний(охолоджувальний) агрегат, він вимірює температуру і визначає режим роботи. Для коректної роботи опалювального агрегату, термостат необхідно розміщувати в місці, де не має місцевого впливу від вікна, двері і батареї опалювання. Для управління декількома повітряно-опалювальними(охолоджувальними) агрегатами, працюючими в одному приміщенні, можливе використання одного термостата.

Монтаж

За допомогою кронштейнів агрегат можна встановлювати на стінах(колонах) у вертикальному положенні або на стелі(балках) в горизонтальному положенні.

Переваги повітряного опалювання :

• швидке досягнення заданої температури в приміщенні
• мала інерційність системи дозволяє застосовувати змінний тепловий режим або зональний обігрів
• висока теплопродуктивність
• капітальні витрати на систему повітряного опалювання значно нижчі, ніж на аналогічну систему водяного опалювання.

Технічні характеристики

Габаритні розміри

Технічні характеристики для нагріву повітря
