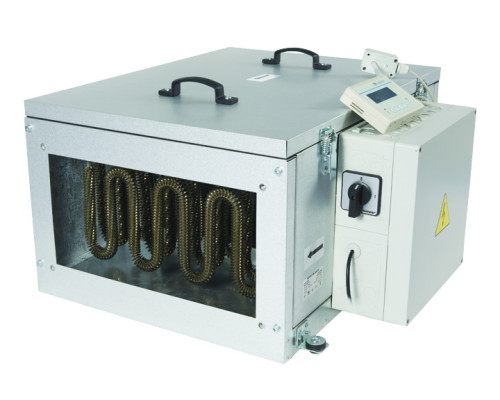

Приливная установка Вентс МПА 3200 Е3

Припливная установка вентиляционная Вентс МПА 3200 Е3 используется в системах вентиляции для подачи свежего воздуха. Установка оснащена фильтром очистки воздуха класса G4 и электрическим нагревателем для подогрева наружного воздуха. Вентиляционный агрегат может обеспечить максимальную производительность 3200 м³/час, для подогрева используется нагреватель с максимальной потребляемой мощностью 25,2 кВт. Агрегат можно использовать только с сетью воздуховодов сечением 600х300 мм.

Монтаж установки необходимо делать в закрытом помещении с плюсовой температурой. Эта модель поставляется с встроенной системой автоматического регулирования режимов работы.

Корпус

Корпус установки Вентс МПА 3200 Е3 изготовлен из алюмоцинковой стали, которая более долговечна по сравнению с обычной оцинкованной сталью. Для уменьшения потерь тепла и снижения уровня шума корпус установки изолирован минеральной ватой толщиной 25 мм. Для возможности сервисного обслуживания предусмотрено открывание одной из стенок установки.

Фильтр

Для предотвращения попадания загрязнений во внешний воздух в систему вентиляции в установке предусмотрен фильтр с заменяемой кассетой. Класс фильтрации G4.

Нагреватель

Подогрев подпливного воздуха в холодный период года выполняется за счет встроенного электрокалорифера. Для увеличения площади контакта воздуха с нагревателем, на калорифере предусмотрено дополнительное оребрение.

Вентилятор

В установке применяется центробежный вентилятор с изогнутыми вперед лопастями. Для защиты двигателя вентилятора предусмотрен тепловой защит с автоматическим перезапуском. В электродвигателе используются шариковые подшипники качения. Закрытые подшипники качения практически не требуют обслуживания. Срок их службы до 40000 часов.

Управление установкой

Установка оснащена встроенной системой автоматики на базе контроллера.

Функции встроенной системы автоматики припливной установки

• включение и выключение установки
• защита калорифера от перегрева
• сигнализация о необходимости чистки фильтров или их замены
• возможность регулирования производительности подпливной установки. Регулирование ступенчатое - возможны 3 скорости.
• работа установки по таймеру

Монтаж

Разместить подпливную установку можно в хозяйственных помещениях (балкон, лоджия, кладовая) или в основных под потолком или в нише.

Установка может монтироваться на полу, к потолку или на стене с помощью кронштейнов. При монтаже необходимо учитывать, что для сервисного обслуживания требуется доступ к установке, то есть необходимо предусмотреть ревизионный люк или другой способ.

Использование установки на примере вентиляции офиса

В подвесном пространстве устанавливается подпливная установка МПА. Для забора воздуха и выброса наружу в стенах делаются отверстия. Свежий воздух проходит через наружную решетку, попадает в установку, где он фильтруется, при необходимости подогревается до необходимой температуры и из установки подается через сеть воздуховодов с помощью решеток в кабинеты. Удаление воздуха осуществляется с помощью вытяжного вентилятора через сеть воздуховодов. Таким образом, с помощью подпливной установки и вытяжного вентилятора осуществляется необходимый расчетный воздухообмен для обеспечения комфортной вентиляции в офисных помещениях.

Технические характеристики

Габаритные размеры

Диаграмма

Документация

Паспорт установки
