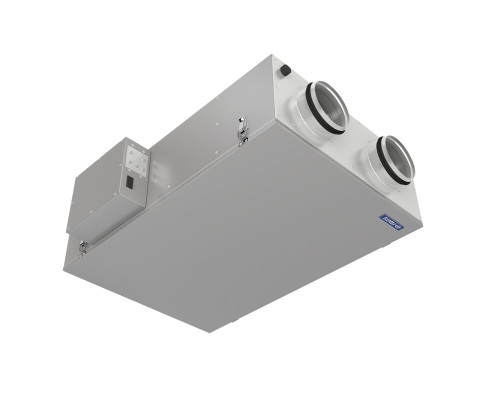

Приливно-вытяжная установка Вентс ВУЕ2 200 П

Приливно-вытяжная установка с рекуперацией тепла Вентс ВУЕ2 200 П оборудована двумя рекуператорами из полимеризованной бумаги. Установка является полностью готовым вентиляционным устройством, которое обеспечивает подачу свежего и удаление отработанного воздуха с номинальной производительностью 220 м³/час. При этом данная модель обеспечивает частичную передачу влаги вытяжного воздуха приливному в двух пластинчатых рекуператорах.

Установки применяются в системах вентиляции и кондиционирования помещений различного назначения. Отличаются очень низким уровнем шума благодаря размещению вентиляторов между двумя рекуператорами. Предназначена для монтажа в закрытом помещении и соединяется с круглыми воздуховодами номинального диаметра Ø 125 мм.

Корпус

Корпус установки изготовлен из алюмоцинковой стали. Тепло- и звукоизоляция выполнена из пенополипропилена толщиной 10 мм.

Фильтр

Для фильтрации приливного и вытяжного воздуха в установке применяются два карманных фильтра с классом очистки G4.

Вентиляторы

Установка оснащена приливным и вытяжным центробежными вентиляторами с изогнутыми назад лопастями и встроенным термостатом защиты с автоматическим перезапуском. Электродвигатели и рабочие колеса динамически сбалансированы в двух плоскостях.

Рекуператоры

Рекуператоры из полимеризованной бумаги передают явную и скрытую теплоту от одного воздушного потока другому. Они устойчивы к обмерзанию и не образуют конденсат. Установки с таким типом рекуператоров рекомендуется применять в помещениях, оборудованных кондиционерами.

В установке применяются два рекуператора перекрестного типа из полимеризованной бумаги.

Конструкция установки

Управление и автоматика

Установка оснащена переключателем, который позволяет выбрать один из трех режимов для постоянной работы установки: режим ожидания, низкая(LOW) или средняя(MED) скорость.

К установке может быть подключен датчик СО2(не входит в комплект поставки). При повышении концентрации газа он переключит установку с режима постоянной работы на максимальную скорость(HIGH).

К установке может быть подключен переключатель скоростей П3-1-300(А3) для включения/выключения установки, а также выбора низкой(LOW), средней(MED) или высокой(HIGH) скорости.

Для предотвращения обмерзания рекуператора в холодный период года установка оснащена системой активной защиты. По датчику температуры происходит остановка приливного вентилятора, при этом теплый вытяжной воздух прогревает рекуператоры. Затем приливной вентилятор включается, и установка продолжает работать в обычном режиме.

Монтаж

Установка предназначена для подвесного потолочного монтажа и может устанавливаться на балконе, в кладовой, подвале, чердаке и в других вспомогательных помещениях. Установка также может монтироваться в основных помещениях непосредственно к потолку, за подвесным потолком или устанавливаться в потолочное отверстие. Доступ для сервисного обслуживания снизу.

Технические характеристики

Габаритные размеры

Диаграмма

Пример монтажа установки

Документация

(файл pdf, откроется в новой вкладке)

Гарантия

Производитель гарантирует нормальную работу устройства в течение двух лет с дня продажи при соблюдении правил транспортировки, хранения, монтажа и эксплуатации.
