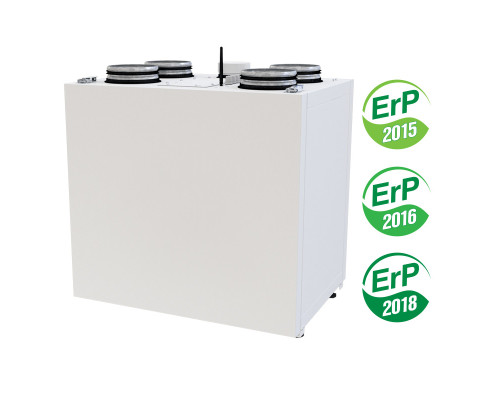

Припливно-витяжная установка Вентс ВУТР 200 В2Е ЕС А21

Приливно-вытяжная установка Вентс ВУТР 200 В2Е ЕС А21 выполнена в корпусе из стали. Внутренняя часть корпуса изолирована минеральной ватой толщиной 20 мм, которая имеет высокие показатели по тепло и звукоизоляции. Максимальная производительность составляет 270 м³/час. Является готовым вентиляционным агрегатом с системой управления для совместной работы с системой воздуховодов. Установке присуще низкое потребление из-за использования системы защиты от обмерзания и роторного рекуператора из алюминия. Если не удается достичь необходимой температуры, то автоматически включается электрический нагреватель мощностью 0,7 кВт.

Работой установки управляет встроенный контроллер, управление осуществляется с помощью приложения на смартфоне Vents AHU.

Технические характеристики

Габаритные размеры*

*На рисунке приведены размеры с кухонной вытяжкой КН-1 (вытяжка поставляется отдельно).

Корпус

Корпус установки изготовлен из стали, внутренняя часть изолирована минватой толщиной 20 мм, материал позволяет достичь высокие показатели по теплоизоляции и эффективности шумопоглощения.

Для подключения вытяжки в установке предусмотрен пятый патрубок (вытяжка покупается отдельно).

Фильтрация

Для фильтрации припливного и вытяжного воздуха в установке применяются два панельных фильтра. Для приплива воздуха применяется фильтрация класса F7, для вытяжного - класс G4.

Вентиляторы

В вентиляторах используются энергоэффективные ЕС-двигатели с низким потреблением энергии. Являются передовым техническим решением в области систем вентиляции. Такие двигатели тихо работают, хорошо регулируются в любом диапазоне и имеют высокий коэффициент полезного действия.

Рекуператоры

В установке применяется роторный рекуператор из алюминиевой ленты. Является коротким цилиндром, который вращается. Внутренняя часть его заполнена алюминиевой лентой, припливный и вытяжной воздух проходят через него. При вращении регенератора происходит нагрев одной части теплым вытяжным воздухом, другая же часть отдает тепло припливному воздуху. Конденсат при этом не образуется, так как влага отдается припливному воздуху.

Нагреватель

Автоматически включается, когда с помощью рекуперации тепла невозможно достичь необходимой температуры воздуха. Электрический нагреватель оснащен системой защиты.

Система управления

Система автоматики А21

А21 контроллер позволяет интегрировать установку в систему Умный дом или BMS (Building Management Systems).
Дистанционная панель управления в комплект не входит.
Для управления установкой с помощью смартфона через Wi-Fi необходимо скачать мобильное приложение VENTS AHU.

Google Play		App Store

подробнее все функции системы автоматики описаны в руководстве ниже.

(файл в формате pdf, откроется в новой вкладке)

Таблица Modbus для подключения автоматики А21 к системе BMS

(файл pdf, откроется в новой вкладке)

Монтаж

Установка предназначена для монтажа в помещении с положительной температурой. Может устанавливаться на балконе, в кладовой, подвале, чердаке и в других вспомогательных помещениях. При монтаже необходимо соблюдать расстояния до стен, указанные в руководстве по монтажу.

Диаграмма

Документация

Инструкция по установке

(файл pdf, откроется в новой вкладке)

Гарантия

Производитель гарантирует нормальную работу устройства в течение два года с дня продажи при условии выполнения правил транспортировки, хранения, монтажа и эксплуатации.
