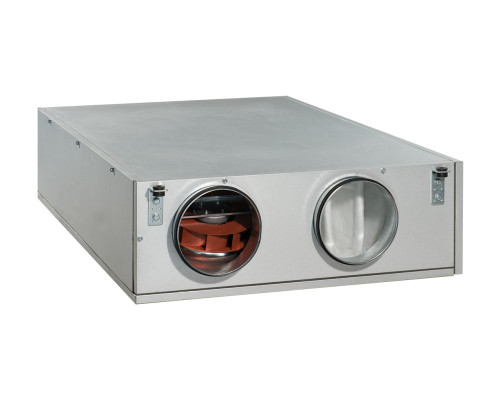

Приливно-вытяжная вентиляция Вентс ВУТ 350 ПЕ ЕС

Вентс ВУТ 350 ПЕ ЕС является компактной (1240х600х285 мм) малошумной приточно-вытяжной установкой с рекуперацией тепла. Установка предназначена для обеспечения полноценной вентиляцией жилых или коммерческих помещений. Для нагрева свежего воздуха используется рекуператор и электрический нагреватель мощностью 1,5 кВт. Номинальная производительность установки составляет 400 м³/час.

Вентиляционная установка поставляется полностью готовой к работе, комплектуется системой автоматики. К агрегату подключаются воздуховоды с диаметром 160 мм или прямоугольные воздуховоды с такой же площадью сечения.

Корпус

Корпус выполнен из алюмоцинка с внутренней тепло- и звукоизоляцией из минеральной ваты толщиной 20 мм (в установках ВУТ ПЕ 350, 600, 1000) и 50 мм (в установках ВУТ ПЕ 2000, 3000).

Фильтр

Для фильтрации приточного и вытяжного воздуха в установке есть два встроенных фильтра с классом очистки G4 (на вытягу) и F7 (на притоке).

Двигатель

Используются высокоэффективные электронно-коммутированные (ЕС) моторы постоянного тока с внешним ротором, оборудованные рабочим колесом с изогнутыми назад лопастями. Такие моторы являются на сегодня самым передовым решением в области энергосбережения. ЕС-двигатели характеризуются высокой производительностью и оптимальным управлением во всем диапазоне скоростей вращения. Безусловным преимуществом электронно-коммутированного двигателя является высокий КПД (до 90%).

Рекуператор

В установках Вентс ВУТ 350 ПЕ ЕС применяются противотечийный канальный рекуператор из пенополистирола (для установок ВУТ ПЕ 350, 600, 1000) и пластинчатый рекуператор поперечного потока из алюминия (для установок ВУТ ПЕ 2000, 3000). Под блоком рекуператора расположен поддон для сбора и отвода конденсата.

Нагреватель

Для эксплуатации приточно-вытяжной установки при низкой температуре наружного воздуха установлен электрокалорифер (для установок ВУТ ПЕ). Если с помощью рекуперации тепла не удается достичь заданного значения температуры приточного воздуха, то автоматически включается калорифер и нагревает воздух, поступающий в помещение.

Автоматика

Установка комплектуется встроенной системой автоматики и многофункциональным проводным пультом управления с графическим индикатором. В стандартный комплект установки входит провод длиной 10 м для соединения с пультом. Для предотвращения процесса обмерзания рекуператора применяется электронная защита от обмерзания с использованием байпаса и нагревателя. Суть ее заключается в том, что по датчику температуры происходит открытие заслонки байпаса и приточный воздух проходит мимо рекуператора по обводному каналу.

На период размораживания рекуператора приточный воздух нагревается до необходимой температуры в нагревателе. Во время оттаивания теплый вытяжной воздух прогревает рекуператор. Затем заслонка закрывает байпас, нагреватель отключается, приточный воздух снова проходит через рекуператор и вся установка работает в обычном режиме.

Функции управления и защиты ВУТ ПЕ(ЕС)

Установка ВУТ ПЕ ЕС комплектуется пультом с ЖК дисплеем

В системе автоматики установки доступны следующие функции:

• включение и выключение установки;
• возможность с помощью пульта управления задавать желаемую температуру приточного воздуха и поддерживать заданную;
• возможность с помощью пульта управления регулировать скорость вращения вентилятора и, соответственно, изменять производительность установки;
• возможность управлять электроприводами воздушных заслонок;
• при включении и выключении установки отрабатываются необходимые алгоритмы;
• работа установки по недельному таймеру;
• активная защита от перегрева ТЭНа калорифера;
• выключение работы электрокалорифера без включения вентилятора;
• установлены два термостата для защиты электрокалорифера от перегрева;
• система автоматики защищена от короткого замыкания автоматическим выключателем;
• контролируется степень загрязнения фильтра.

Приточно-вытяжная установка оснащена дистанционным пультом управления, который обеспечивает :

• включение/выключение вентиляционной установки;
• установку необходимого расхода воздуха;
• установку необходимой температуры приточного воздуха;
• отображение комнатной температуры;
• отображение неисправности (аварийной ситуации).

Монтаж

Приточно-вытяжная установка монтируется на полу, подвешивается к потолку с помощью монтажного уголка с виброставкой или крепится на стене с помощью кронштейнов. Установку можно разместить как в вспомогательных помещениях, так и в основных (под подвесным потолком, в нише или открытым способом). Монтировать можно только в таком положении, чтобы обеспечить сбор и отвод конденсата. Доступ для сервисного обслуживания и чистки фильтра - с боковых панелей.

Технические характеристики

Параметр	Величина
Напряжение, В	230
Частота тока, Гц	50
Максимальная мощность вентиляторов, Вт	2х51
Мощность электрического нагревателя, Вт	1500
Суммарная мощность установки, Вт	1502
Суммарный ток, А	7,05
Производительность, м3/час	400
Скорость вращения, об/мин	2950
Уровень шума на расстоянии 3 м, дБ(А)	48
Максимальная температура перемещаемого воздуха, °С	- 25....+40
Вес, кг	65
Размер воздуховода, который подключается, мм	160

Габаритные размеры

Размеры	D	B	B1	B2	B3	H	H1	L	L1	L2
мм	160	485	415	596	132	285	130	1238	1286	948

Диаграмма
