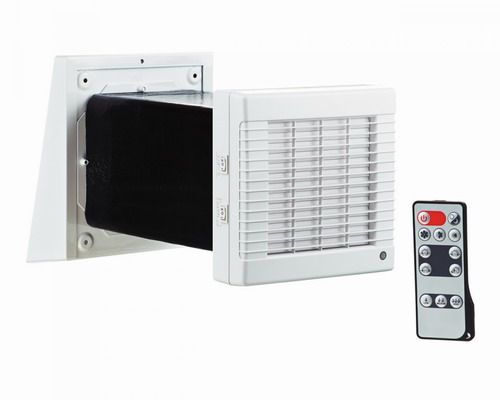

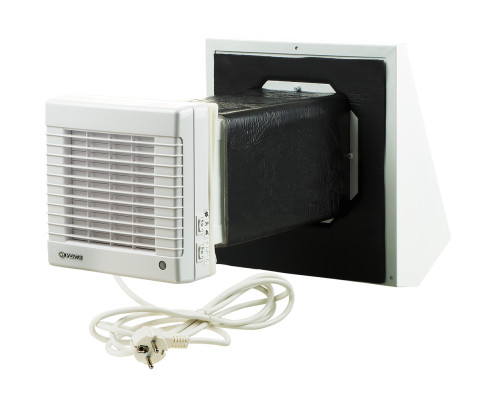

Вентилятор Vents TwinFresh Comfo SA-50

Приточно-вытяжной клапан Vents Twinfresh Comfo CA-50 предназначен для организации вентиляции отдельной комнаты квартиры, дома и т. д. Является наиболее экономичным и простым решением.

Технические характеристики

Габаритные размеры

Конструкция приточно-вытяжного клапана

Приточно-вытяжной клапан состоит из двух решеток, вентилятора, фильтров, телескопического канала из металла и рекуператора. Устройство встраивается в стену комнаты, выходящую наружу.

Для притока или вытягивания воздуха используется осевой вентилятор с возможностью реверса, то есть изменения направления вращения лопастей. У этого вентилятора очень низкое энергопотребление - не более 3 Вт. Питание осуществляется от 12 В, что в принципе безопасно для использования даже в детских. Для преобразования стандартного 220 В в 12 В используется блок питания, который входит в комплектацию.

Рекуператор используется для передачи тепла от вытяжного воздуха приточному. В этом приточно-вытяжном его эффективность очень высока - до 91%. Изготовлен он из керамики, имеет очень большую площадь, контактирующую с воздухом.

Фильтрация предназначена для предотвращения попадания частиц пыли, пыльцы и других загрязнений в комнату, а также для защиты от загрязнения самого приточно-вытяжного клапана.

Вентилятор скрыт в телескопическом канале. Длину его можно регулировать в диапазоне от 250 мм до 475 мм. Внешний канал изолирован для предотвращения теплопотерь и образования конденсата.

Как это работает

Приточно-вытяжной клапан может работать в следующих режимах:

• реверсивный режим с регенерацией тепла. Реверс происходит каждые 70 секунд
• вытяжная вентиляция
• приточная вентиляция

Работа приточно-вытяжного клапана в реверсивном режиме происходит следующим образом.

Вентилятор включается в режиме вытягивания, происходит удаление воздуха из помещения. Теплый воздух проходит через рекуператор, нагревается им. Через 70 секунд вентилятор клапана останавливается и включается в режиме притока воздуха в помещение. Свежий воздух с улицы проходит через рекуператор, нагревается, фильтруется и подается в помещение через лицевые решетки.

При монтаже приточно-вытяжного клапана интервал переключения можно изменить в диапазоне от 30 до 120 секунд.

Система автоматики

Для удобства и простоты управления приточно-вытяжными клапанами серии Twinfresh "Comfo" комплектуются пультом дистанционного управления.

Для того, чтобы сделать управление приточно-вытяжными клапанами серии Twinfresh "Comfo" еще удобнее и практичнее, на корпусе установки выведены ручные переключатели управления основными режимами работы.

Для того, чтобы управлять установкой с помощью пульта ДУ, переключатели на блоке вентилятора необходимо перевести в среднее положение.

Пример системы вентиляции на базе приточно-вытяжного клапана Twinfresh

При создании системы вентиляции на базе приточно-вытяжных клапанов Twinfresh "Comfo" в каждой комнате устанавливается по одной установке. В больших помещениях рекомендуется устанавливать два приточно-вытяжных клапана. Режим вентиляции для каждой отдельной комнаты можно переключать в соответствии с индивидуальными требованиями.

Воздух циркулирует между комнатами через дверные проемы и коридоры, обеспечивая, таким образом, необходимую циркуляцию по всему жилью. Благодаря системе вентиляции на базе приточно-вытяжных клапанов Twinfresh "Comfo" с регенерацией энергии расходы на дополнительное охлаждение или отопление помещений существенно снижаются.

А для организации максимально энергоэффективной вентиляции в доме рекомендуем установить интеллектуальные вентиляторы VENTS iFan на кухне и в санузле, которые осуществляют вытяг воздуха автоматически по срабатыванию датчиков движения и влажности.

Монтаж

Для установки приточно-вытяжного клапана необходимо выполнить отверстие в наружной стене.

Наружная часть телескопа приточно-вытяжного клапана располагается со стороны улицы и крепится дюбелями. Для упрощения установки рекомендуется оставить зазоры между стеной и трубой около 5-10 мм. После этого в отверстие со стороны помещения вставляется внутренняя часть телескопа, крепится дюбелями, а зазоры между трубой и стеной заполняются монтажной пеной.

При строительстве нового жилья, телескопический канал приточно-вытяжного клапана рекомендуется монтировать в отверстие в стене после завершения фасадных работ и внутренней отделки помещения. Электрическая проводка для подключения установки выводится так, чтобы попасть в специальное высечку во внутренней части телескопа.

В встроенный в стену канал вставляются внутренние элементы приточно-вытяжного клапана: фильтр, керамический блок, узел вентилятора. Кабель подключается к плате управления с помощью быстросъемных соединений и Приточно-вытяжный клапан закрывается пластиковыми решетками со вторым фильтром и декоративной панелью.

Монтаж блока управления и блока трансформатора также осуществляется в подготовленные отверстия в стене.

Монтаж в стену толщиной от 250 до 470 мм

Видеообзор приточно-вытяжного клапана Twinfresh Comfo

В этом видеоролике рассматривается похожая модель с этим товаром Comfo RA-50 с круглым каналом. В реальном товаре используется канал с квадратным сечением. Все остальные характеристики практически идентичны.

Техническое обслуживание

Необходимо раз в год очищать турбины мягкой сухой щеткой или сжатым воздухом без использования воды. Периодичность очистки фильтров может варьироваться в зависимости от чистоты внешнего воздуха, частоты использования приточно-вытяжных клапанов. Как правило, это необходимо делать каждые 3-6 месяцев. Фильтры чистятся пылесосом. При уменьшении производительности приточно-вытяжного клапана требуется замена фильтров - 1-2 раза в год.

Гарантия

Производитель гарантирует нормальную работу приточно-вытяжного клапана в течение 24 месяцев с дня продажи.
