Описание

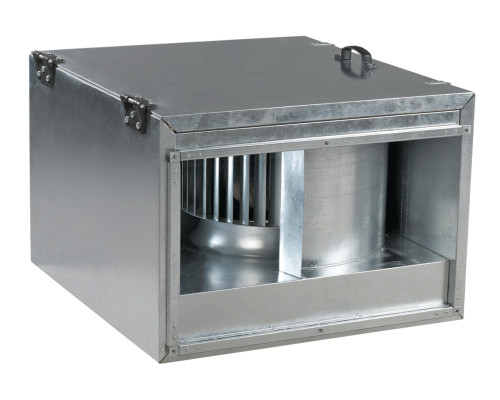

Вытяжной вентилятор для прямоугольных каналов Вентс ВКПФИ 4Е 500х250 применяется для приточных и вытяжных систем вентиляции. Вентилятор способен перемещать воздух с температурой от - 25°С до +40°С. Монтируется с другими элементами вентиляции сечением 500х250 мм. Корпус шумоизолирован минеральной ватой 50 мм
Технические характеристики
| Параметр | Величина |
| Напряжение, В | 230 |
| Ток, А | 2.49 |
| Частота тока, Гц | 50 |
| Максимальная мощность, Вт | 535 |
| Производительность, м3/час | 1750 |
| Скорость вращения, об/мин | 1250 |
| Уровень шума на расстоянии 3 м, дБ(А) | 44 |
| Максимальная температура перемещаемого воздуха, °С | - 25...+40 |
| Вес, кг | 41 |
| Защита, класс | IPХ4 |
| Размер фланца, мм | 500х250 |
| Количество полюсов | 4 |
Габаритные размеры
| Размеры | B | B1 | B2 | B3 | H | H1 | H2 | H3 | L |
| мм | 500 | 520 | 540 | 570 | 250 | 270 | 290 | 410 | 640 |
Диаграммы
Конструкция
Корпус вентилятора Вентс ВКПФИ 4Е 500х250 изготовлен из оцинкованной стали. Модели ВКПФИ имеют слой звуко- и теплоизоляции из минеральной ваты толщиной 50 мм.
Двигатель
Используются 4-х и 6-ти полюсные асинхронные двигатели с внешним ротором и рабочим колесом из оцинкованной стали с вперед загнутыми лопастями. Вентиляторы с таким исполнением турбины отличаются высокой производительностью и сравнительно большим перепадом давления. Для обеспечения тепловой защиты от перегрева в обмотку двигателя встроены термоконтакты с выводимыми клеммами для подключения внешних устройств защиты. Применение в двигателях подшипников качения обеспечивает большой срок эксплуатации. Для достижения точных характеристик, низкого уровня шума и безопасной работы вентилятора каждая турбина при сборке проходит динамическое балансирование. Двигатель в вентиляторе имеет класс защиты IP 44.
Регулирование скорости
Регулирование может быть как плавным, так и ступенчатым, и осуществляется с помощью симисторного или автотрансформаторного регулятора. К одному регулирующему устройству можно подключать сразу несколько вентиляторов, при условии что общая мощность и рабочий ток не превышают номинальные параметры регулятора.
Для этой модели подходит регулятор Вентс РС-2,5 Н (приобретается отдельно).
Монтаж
Прямоугольный канальный вентилятор монтируется в разрыв прямоугольных воздуховодов и не требует специального крепления, если подключение осуществляется непосредственно к ним. В случае подключения через гибкие вставки, требуется крепление к строительной конструкции с помощью опор, подвесок или кронштейнов. Вентилятор может устанавливаться в любом положении, учитывая направление потока воздуха (обозначено стрелкой на корпусе вентилятора). Также необходимо предусмотреть доступ для обслуживания вентилятора. Подача питания на вентилятор осуществляется через внешние клеммы. Для ревизии и технического обслуживания в вентиляторе предусмотрена технологическая крышка на корпусе.
Пример монтажа
Документация
(файл pdf, откроется в новой вкладке)
Габариты и вес
