Описание

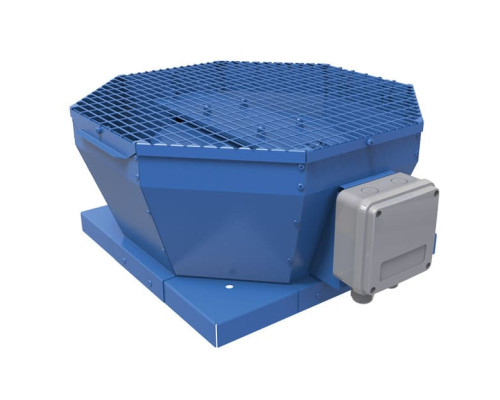

Вытяжной вентилятор крышный Вентс ВКВ 4Е 400 с производительностью 3950 м3/час используется для вытяжной вентиляции помещений промышленного и коммерческого назначения. Монтаж осуществляется над вертикальным воздуховодом или вентиляционным шахтой, выброс воздуха в этой серии осуществляется вертикально. В этой модели вентилятора используется однофазный двигатель, при необходимости возможно регулирование производительности вентилятора регулятором скорости (заказывается отдельно). Потребление вентилятора 457 Вт.
Технические характеристики
| Параметр | Значение |
| Напряжение, В | 230 |
| Ток, А | 2,0 |
| Частота тока, Гц | 50 |
| Максимальная мощность, Вт | 457 |
| Производительность, м3/час | 3950 |
| Скорость вращения, об/мин | 1440 |
| Уровень шума на расстоянии 3 м, дБ(А) | 55 |
| Диапазон температур перемещаемого воздуха, °C | -30...+60 |
| Вес, кг | 33 |
| Защита, класс | IPХ4 |
Габаритные размеры
| Размеры | A | B | C | D |
| мм | 738 | 598 | 375 | 438 |
Диаграмма
Конструкция
Корпус вентилятора изготовлен из стали с полимерным покрытием.
Двигатель
Двигатель оснащен встроенной тепловой защитой с автоматическим перезапуском. Применение в двигателе подшипников качения обеспечивает большой срок эксплуатации. Для достижения точных характеристик, низкого уровня шума и безопасной работы вентилятора каждая турбина при сборке проходит динамическое балансирование. Двигатель в вентиляторе имеет класс защиты IP 44.
Регулирование скорости
Плавное или ступенчатое регулирование осуществляется с помощью тиристорного регулятора или автотрансформатора. К одному регулирующему устройству можно подключить сразу несколько вентиляторов, при условии что общая мощность и рабочий ток не превысят номинальные параметры регулятора.
Для этой модели подходит регулятор Вентс РС-4,0 ПС (покупается отдельно).
Монтаж
Крышный вентилятор устанавливается на крыше непосредственно над вентиляционным каналом или шахтой. Жесткое крепление к неподвижной ровной поверхности осуществляется с помощью присоединительной пластины. При монтаже вентиляторов серии непосредственно на крыше с ровной поверхностью необходимо предусмотреть подставку чтобы избежать попадания воды и снега в вытяжной отверстие вентиляционной шахты. Электрическое подключение и установка должны выполняться в соответствии с инструкцией и электрической схемой, указанной на клеммной коробке.
Пример использования вентилятора
Документация
(файл pdf, откроется в новой вкладке)
Габариты и вес
