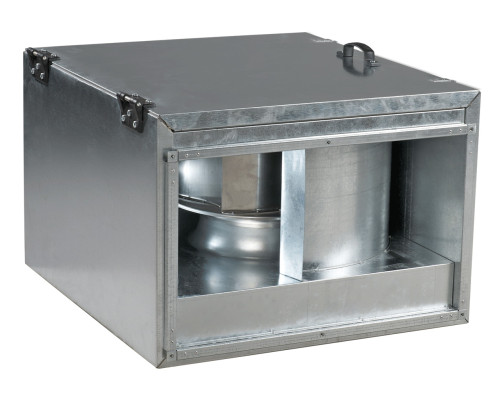

Прямоугольный канальный вентилятор Вентс ВКПИ 4Д 500х300

Вытяжной вентилятор для прямоугольных каналов Вентс ВКПИ 4Д 500х300 является трехфазным центробежным вентилятором для работы в составе систем вентиляции с сечением 500х300 мм. Используется для вентиляции помещений, где повышены требования к уровню шума. Корпус вентилятора изолирован шумоизоляцией на основе минеральной ваты толщиной 50 мм. Максимальная производительность этой модели 1380 м³/час.

Технические характеристики

Габаритные размеры

Диаграмма

Конструкция

Корпус вентилятора Вентс ВКПИ 4Д 500х300 изготовлен из оцинкованной стали. Модели ВКПИ имеют слой звуко- и теплоизоляции из минеральной ваты толщиной 50 мм.

Двигатель

Используются 2-х и 4-х полюсные асинхронные двигатели с внешним ротором, которые имеют рабочее колесо с назад изогнутыми лопастями, изготовленное из оцинкованной стали. Для обеспечения тепловой защиты от перегрева в обмотку двигателя встроены термоконтакты с автоматическим перезапуском или с выводимыми клеммами для подключения внешних устройств защиты (зависит от модели, см. схемы подключения).

Применение в двигателях подшипников скольжения обеспечивает большой срок эксплуатации. Для достижения точных характеристик, низкого уровня шума и безопасной работы вентилятора каждая турбина при сборке проходит динамическое балансирование. Двигатель в вентиляторе имеет класс защиты IP 44.

Регулирование скорости

Регулирование может быть как плавным, так и ступенчатым, и осуществляется с помощью симисторного или автотрансформаторного регулятора. Вентиляторы могут подключаться сразу несколько штук к одному регулирующему устройству, при условии что общая мощность и рабочий ток не превышают номинальные параметры регулятора.

Для этой модели подходит регулятор Вентс РСА5Д-1,5-Т (покупается отдельно).

Монтаж

Вентилятор канальный прямоугольный монтируется в разрыв прямоугольных воздуховодов и не требует специального крепления, если подключение осуществляется непосредственно к ним. При подключении через гибкие вставки, необходимо крепление к строительной конструкции с помощью опор, подвесок или кронштейнов.

Вентилятор может устанавливаться в любом положении, учитывая направления потока воздуха (обозначено стрелкой на корпусе вентилятора). Также необходимо предусмотреть доступ для обслуживания вентилятора. Подача питания на вентилятор осуществляется через внешние клеммы. Для ревизии и технического обслуживания предусмотрена технологическая крышка на корпусе вентилятора.
