Описание

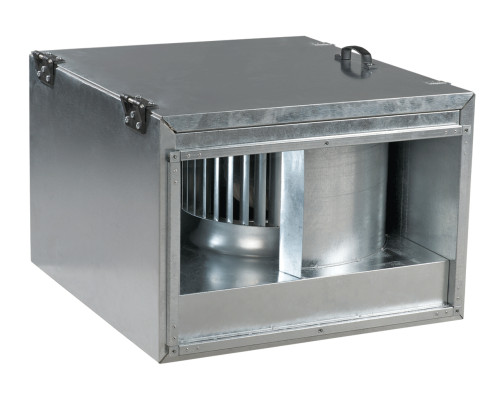

Канальный прямоугольный вентилятор Вентс ВКПФИ 4Д 500х300 используется в системах приточной или вытяжной вентиляции. Подключается к элементам сечением 500х300 мм. Может перемещать воздух с температурой от - 20°С до +50°С. Максимальная производительность составляет 2350 м3/час. Шумоизолированный корпус позволяет использовать вентилятор для вентиляции помещений с низким уровнем шума.
Технические характеристики
| Параметр | Величина |
| Напряжение, В | 400 |
| Ток, А | 1.7 |
| Частота тока, Гц | 50 |
| Максимальная мощность, Вт | 855 |
| Производительность, м3/час | 2350 |
| Скорость вращения, об/мин | 1300 |
| Уровень шума на расстоянии 3 м, дБ(А) | 5 |
| Максимальная температура перемещаемого воздуха, °С | - 20...+50 |
| Вес, кг | 52,5 |
| Защита, класс | IPХ4 |
| Размер фланца, мм | 500х300 |
| Количество полюсов | 4 |
Габаритные размеры
| Размеры | B | B1 | B2 | B3 | H | H1 | H2 | H3 | L |
| мм | 500 | 520 | 540 | 570 | 300 | 320 | 340 | 460 | 680 |
Диаграммы
Конструкция
Корпус вентилятора Вентс ВКПФИ 4Д 500х300 изготовлен из оцинкованной стали. Модели ВКПФИ имеют слой звуко- и теплоизоляции из минеральной ваты толщиной 50 мм
Двигатель
Используются 4-х и 6-ти полюсные асинхронные двигатели с внешним ротором и рабочим колесом из оцинкованной стали с вперед загнутыми лопастями. Вентиляторы с таким исполнением турбины отличаются высокой производительностью и сравнительно большим перепадом давления. Для обеспечения тепловой защиты от перегрева в обмотку двигателя встроены термоконтакты с выводимыми клеммами для подключения внешних устройств защиты. Применение в двигателях подшипников качения обеспечивает большой срок эксплуатации. Для достижения точных характеристик, низкого уровня шума и безопасной работы вентилятора каждая турбина при сборке проходит динамическое балансирование. Двигатель в вентиляторе имеет класс защиты IP 44.
Регулирование скорости
Регулирование скорости вентилятора может осуществляться:
- с помощью автотрансформаторного устройства
- с помощью частотного регулятора.
К одному регулирующему устройству можно подключать сразу несколько вентиляторов, при условии что общая мощность и рабочий ток не превышают номинальные параметры регулятора.
Регулирование ступенчатое
Трехфазный регулятор скорости Вентс серии РСА5Д-3,5-Т* используется для ступенчатого изменения производительности систем вентиляции на базе вентилятора. Регулятор имеет пять скоростей с выходным напряжением 90В - 150В - 200В - 280В - 400В.
*Регулятор приобретается отдельно.
Плавное регулирование частотным преобразователем
Частотный регулятор Вентс серии ВФЕД-400-ТА* применяется для изменения производительности вентиляторов, оснащенных трехфазными двигателями. С его помощью можно питать трехфазный вентилятор от "бытовой" сети напряжением 220 В.
*Регулятор приобретается отдельно.
Монтаж
Прямоугольный канальный вентилятор монтируется в разрыв прямоугольных воздуховодов и не требует специального крепления, если подключение осуществляется непосредственно к ним. При подключении через гибкие вставки, необходимо крепление к строительной конструкции с помощью опор, подвесок или кронштейнов. Вентилятор может устанавливаться в любом положении, учитывая направление потока воздуха (обозначено стрелкой на корпусе вентилятора). Также необходимо предусмотреть доступ для обслуживания вентилятора. Подача питания на вентилятор осуществляется через внешние клеммы. Для ревизии и технического обслуживания в вентиляторе предусмотрена технологическая крышка на корпусе.
Пример монтажа
Документация
(файл pdf, откроется в новой вкладке)
Габариты и вес
