Описание

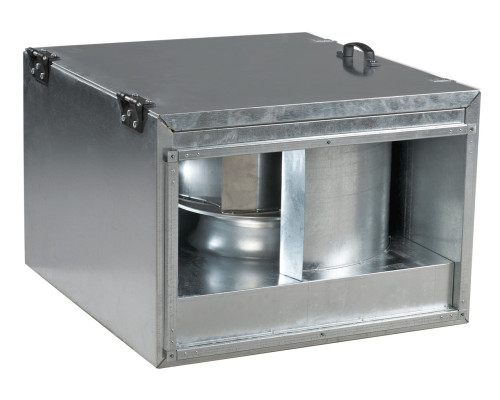

Вытяжной вентилятор прямоугольный Вентс ВКПИ 4Е 500х300 предназначен для использования в системах приточно-вытяжной вентиляции. Является канальным, встраивается в канал сечением 500х300 мм. В вентиляторе используется однофазный двигатель, при необходимости возможно его регулирование(регулятор заказывается отдельно). Максимальная производительность этой модели составляет 1700 м3/час.
Технические характеристики
| Параметр | Величина |
| Напряжение, В | 230 |
| Ток, А | 0,57 |
| Частота тока, Гц | 50 |
| Максимальная мощность, Вт | 140 |
| Производительность, м3/час | 1700 |
| Скорость вращения, об/мин | 1390 |
| Уровень шума на расстоянии 3 м, дБ(А) | 45 |
| Максимальная температура перемещаемого воздуха, °С | - 25...+45 |
| Вес, кг | 45 |
| Защита, класс | IPХ4 |
| Размер фланца, мм | 500х300 |
Габаритные размеры
| Размеры | B | B1 | B2 | B3 | H | H1 | H2 | H3 | L |
| мм | 500 | 520 | 540 | 600 | 300 | 320 | 340 | 460 | 680 |
Диаграмма
Конструкция
Корпус вентилятора Вентс ВКПИ 4Е 500х300 изготовлен из оцинкованной стали. Модели ВКПИ имеют слой звуко- и теплоизоляции из минеральной ваты толщиной 50 мм.
Двигатель
Используются 2-х и 4-х полюсные асинхронные двигатели с внешним ротором, которые имеют рабочее колесо с назад загнутыми лопастями, изготовленное из оцинкованной стали. Для обеспечения тепловой защиты от перегрева в обмотку двигателя встроены термоконтакты с автоматическим перезапуском или с выводимыми клеммами для подключения внешних устройств защиты(зависит от модели, см. схемы подключения).
Применение в двигателях подшипников качения обеспечивает большой срок эксплуатации. Для достижения точных характеристик, низкого уровня шума и безопасной работы вентилятора каждая турбина при сборке проходит динамическое балансирование. Двигатель в вентиляторе имеет класс защиты IP 44.
Регулирование скорости
Регулирование может быть как плавным, так и ступенчатым, и осуществляется с помощью симисторного или автотрансформаторного регулятора. Вентиляторы могут подключаться сразу несколько штук к одному регулирующему устройству, при условии что общая мощность и рабочий ток не превышают номинальные параметры регулятора.
Для этой модели подходит регулятор Вентс РС-1-300 (покупается отдельно).
Монтаж
Вентилятор канальный прямоугольный монтируется в разрыв прямоугольных воздуховодов и не требует специального крепления, если подключение осуществляется непосредственно к ним. В случае подключения через гибкие вставки, требуется крепление к строительной конструкции с помощью опор, подвесок или кронштейнов.
Вентилятор может устанавливаться в любом положении, учитывая направления потока воздуха(обозначено стрелкой на корпусе вентилятора). Также необходимо предусмотреть доступ для обслуживания вентилятора. Подача питания на вентилятор осуществляется через внешние клеммы. Для ревизии и технического обслуживания предусмотрена технологическая крышка на корпусе вентилятора.
Документация
(файл pdf, откроется в новой вкладке)
Габариты и вес
