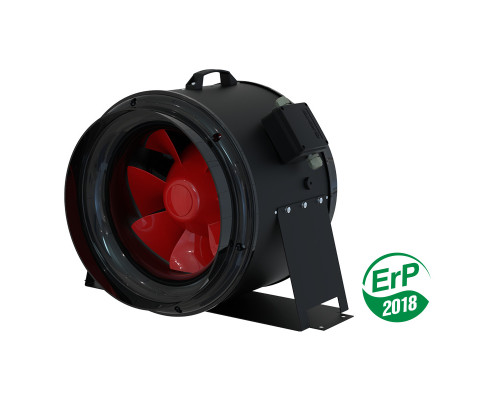

Канальный вентилятор Вентс БУСТ 400 ЕС

Канальный вентилятор Вентс БУСТ 400 ЕС является вентилятором смешанного типа в пластиковом корпусе. Применяется в системах приточной или вытяжной вентиляции для перемещения воздуха. Максимальная производительность составляет 5700 м³/час, максимальная температура перемещаемого воздуха до +55°С. Совместим с воздуховодами или другими элементами вентиляции диаметром 400 мм.

В этой модели используется ЕС-двигатель постоянного тока.

Технические характеристики вентилятора

Габаритные размеры

Диаграмма аэродинамических характеристик

Конструкция

Корпус выполнен из полимера, внешняя часть укреплена металлическим корпусом. Лопасть также изготовлена из полимера. Специальная форма лопастей обеспечивает высокое давление и производительность по сравнению с осевыми вентиляторами. Питание подключается через герметичный клеммный ящик на корпусе.

Кронштейн поставляется отдельно.

Двигатель

Вентилятор канальный оснащен ЕС-двигателем постоянного тока. Этот тип является на сегодня самым передовым решением в области создания систем вентиляции. Их ресурс значительно больше АС-двигателей, имеют большую производительность и давление. Также вентилятор, оснащенный ЕС-двигателем, можно регулировать в диапазоне от 0 до 100 % от его максимальной скорости.

Как управлять

Управление вентилятором осуществляется с помощью управляющего сигнала 0-10 В. При изменении значения этого фактора вентилятор изменяет скорость вращения и производительность.

То есть для включения и управления таким вентилятором необходим:

• внешний регулятор скорости или контроллер с аналоговым выходом 0-10 В.

Регулятор может:

• включать вентиляторы
• выключать вентилятор
• плавно регулировать производительность вентилятора

Регулятор Вентс Р-1/010 поставляется отдельно.

Управление с помощью ПК*

Вентиляторы можно объединять в единую компьютерную сеть управления, в том числе с контролем и администрированием через сеть Интернет. Программное обеспечение позволяет с высокой точностью управлять работой объединенных в сеть вентиляторов. На дисплей компьютера выводятся все параметры системы, и при необходимости можно задавать индивидуальный режим работы для каждого вентилятора в сети.

*программное обеспечение и контроллер в поставку не входит. Объединение вентиляторов в группу делается специалистами с помощью любого стороннего ПО и контроллеров для автоматизации систем вентиляции.

Монтаж

Вентилятор устанавливается в помещении с температурой окружающего воздуха не менее 1°С и не более 40°С.

Допускается горизонтальный или вертикальный монтаж до поверхности стены, потолка или пола. Присоединение к стене или потолку осуществляется с помощью монтажной пластины на корпусе.

При монтаже необходимо оставить прямые участки воздуховодов перед и после вентилятора. На стороне всасывания и нагнетания воздуха оставить не менее 3 диаметров.

Электрическое подключение и установка должны выполняться в соответствии с рекомендациями, указанными в паспорте.

Паспорт вентилятора

(руководство пользователя в формате pdf, откроется в новой вкладке)
