Описание

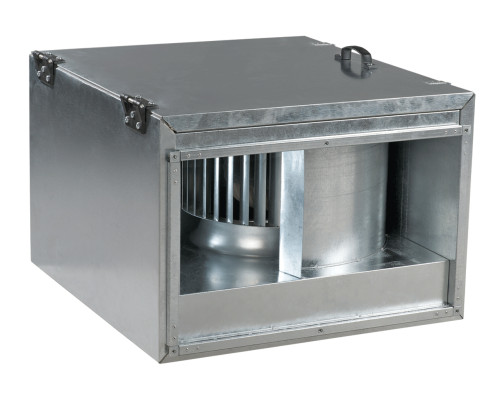

Шумоизолированный вытяжной вентилятор прямоугольный Вентс ВКПФИ 6Д 800х500 оборудован 6-ти полюсным асинхронным трехфазным двигателем. Предназначен для использования в системах вентиляции или кондиционирования помещений с высокими требованиями к уровню шума. Вентилятор способен перемещать воздух с максимальной производительностью 7610 м3/час и температурой воздуха в диапазоне от -20°С до +50°С.
Технические характеристики
| Параметр | Величина |
| Напряжение, В | 400 |
| Ток, А | 5.18 |
| Частота тока, Гц | 50 |
| Максимальная мощность, Вт | 2790 |
| Производительность, м3/час | 7610 |
| Скорость вращения, об/мин | 830 |
| Уровень шума на расстоянии 3 м, дБ(А) | 53 |
| Максимальная температура перемещаемого воздуха, °С | - 20...+50 |
| Вес, кг | 120 |
| Защита, класс | IPХ4 |
| Размер патрубка, мм | 800х500 |
| Количество полюсов | 6 |
Габаритные размеры
| Размеры | B | B1 | B2 | B3 | H | H1 | H2 | H3 | L |
| мм | 800 | 820 | 840 | 900 | 500 | 520 | 540 | 720 | 935 |
Диаграммы
Конструкция
Корпус вентилятора Вентс ВКПФИ 6Д 800х500 изготовлен из оцинкованной стали. Модели ВКПФИ имеют слой звуко- и теплоизоляции из минеральной ваты толщиной 50 мм.
Двигатель
Используются 6-ти полюсные асинхронные двигатели с внешним ротором и рабочим колесом из оцинкованной стали с вперед загнутыми лопастями. Вентиляторы с таким исполнением турбины отличаются высокой производительностью и сравнительно большим перепадом давления. Для обеспечения тепловой защиты от перегрева в обмотку двигателя встроены термоконтакты с выводимыми клеммами для подключения внешних устройств защиты. Применение в двигателях подшипников качения обеспечивает большой срок эксплуатации. Для достижения точных характеристик, низкого уровня шума и безопасной работы вентилятора каждая турбина при сборке проходит динамическое балансирование. Двигатель в вентиляторе имеет класс защиты IP 44.
Регулирование скорости
Регулирование скорости вентилятора может осуществляться:
- с помощью автотрансформаторного устройства
- с помощью частотного регулятора.
К одному регулирующему устройству можно подключать сразу несколько вентиляторов, при условии что общая мощность и рабочий ток не превышают номинальные параметры регулятора.
Регулирование ступенчатое
Трехфазный регулятор скорости Вентс серии РСА5Д-8-М* используется для ступенчатого изменения производительности систем вентиляции на базе вентилятора. Регулятор имеет пять скоростей с выходным напряжением 90В - 150В - 200В - 280В - 400В.
*Регулятор покупается отдельно.
Монтаж
Прямоугольный канальный вентилятор монтируется в разрыв прямоугольных воздуховодов и не требует специального крепления, если подключение осуществляется непосредственно к ним. При подключении через гибкие вставки, необходимо крепление к строительной конструкции с помощью опор, подвесок или кронштейнов. Вентилятор может устанавливаться в любом положении, учитывая направление потока воздуха (обозначено стрелкой на корпусе вентилятора). Также необходимо предусмотреть доступ для обслуживания вентилятора. Подача питания на вентилятор осуществляется через внешние клеммы. Для ревизии и технического обслуживания в вентиляторе предусмотрена технологическая крышка на корпусе.
Пример монтажа
Документация
(файл pdf, откроется в новой вкладке)
Габариты и вес
