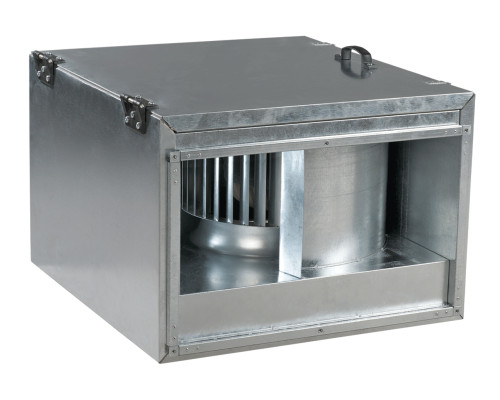

Прямоугольный канальный вентилятор Вентс ВКПФИ 6Д 900х500

Вытяжной вентилятор для прямоугольных каналов Вентс ВКПФИ 6Д 900х500 в шумоизолированном корпусе предназначен для использования в системах вентиляции и кондиционирования. Монтируется вместе с воздуховодами сечением 900х500 мм. Эта модель оснащена 6-ти полюсным асинхронным трехфазным двигателем.

Технические характеристики

Габаритные размеры

Диаграммы

Конструкция

Корпус вентилятора Вентс ВКПФИ 6Д 900х500 изготовлен из оцинкованной стали. Модели ВКПФИ имеют слой звуко- и теплоизоляции из минеральной ваты толщиной 50 мм.

Двигатель

Используются 4-х и 6-ти полюсные асинхронные двигатели с внешним ротором и рабочим колесом из оцинкованной стали с вперед загнутыми лопастями. Вентиляторы с таким исполнением турбины отличаются высокой производительностью и сравнительно большим перепадом давления. Для обеспечения тепловой защиты от перегрева в обмотку двигателя встроены термоконтакты с выводимыми клеммами для подключения внешних устройств защиты. Применение в двигателях подшипников качения обеспечивает большой срок эксплуатации. Для достижения точных характеристик, низкого уровня шума и безопасной работы вентилятора каждая турбина при сборке проходит динамическое балансирование. Двигатель в вентиляторе имеет класс защиты IP 44.

Регулирование скорости

Регулирование скорости вентилятора может осуществляться:

• с помощью автотрансформаторного устройства
• с помощью частотного регулятора.

К одному регулирующему устройству можно подключать сразу несколько вентиляторов, при условии что общая мощность и рабочий ток не превышают номинальные параметры регулятора.

Ступенчатое регулирование

Трехфазный регулятор скорости Вентс серии РСА5Д-8-М* используется для ступенчатого изменения производительности систем вентиляции на базе вентилятора. Регулятор имеет пять скоростей с выходным напряжением 90В - 150В - 200В - 280В - 400В.

*Регулятор покупается отдельно.

Плавное регулирование частотным преобразователем

Частотный регулятор Вентс серии ВФЕД-1500-ТА* применяется для изменения производительности вентиляторов, оснащенных трехфазными двигателями. С его помощью можно питать трехфазный вентилятор от "бытовой" сети напряжением 220 В.

*Регулятор покупается отдельно.

Монтаж

Прямоугольный канальный вентилятор монтируется в разрыв прямоугольных воздуховодов и не требует специального крепления, если подключение осуществляется непосредственно к ним. При подключении через гибкие вставки, необходимо крепление к строительной конструкции с помощью опор, подвесок или кронштейнов. Вентилятор может устанавливаться в любом положении, учитывая направление потока воздуха (обозначено стрелкой на корпусе вентилятора). Также необходимо предусмотреть доступ для обслуживания вентилятора. Подача питания на вентилятор осуществляется через внешние клеммы. Для ревизии и технического обслуживания в вентиляторе предусмотрена технологическая крышка на корпусе.

Пример монтажа
