Канальный вентилятор для прямоугольных каналов Вентс ВКПФ 4Д 500х300 предназначен для использования в составе канальной приточной или вытяжной системы вентиляции сечением 500х300 мм. Вентилятор может перемещать воздух с температурой от -25°С до +50°С. Данная модель оборудована трехфазным двигателем, регулировка производительности вентилятора может осуществляться использованием частотного регулятора или ступенчатого трансформатора (в комплект поставки не входит, приобретается отдельно).
Технические характеристики
| Параметр | Величина |
| Напряжение, В | 400 |
| Ток, А | 1.7 |
| Частота тока, Гц | 50 |
| Максимальная мощность, Вт | 855 |
| Производительность, м3/ч | 2350 |
| Скорость вращения, мин-1 | 1300 |
| Уровень шума на расстоянии 3 м, дБ(А) | 5 |
| Максимальная температура перемещаемого воздуха, С | -20...+50 |
| Вес, кг | 33 |
| Защита, класс | IPХ4 |
| Размер патрубка, мм | 500х300 |
| Количество полюсов | 4 |
Габаритные размеры
| Размеры | B | B1 | B2 | H | H1 | H2 | H3 | L |
| мм | 500 | 520 | 540 | 300 | 320 | 340 | 365 | 680 |

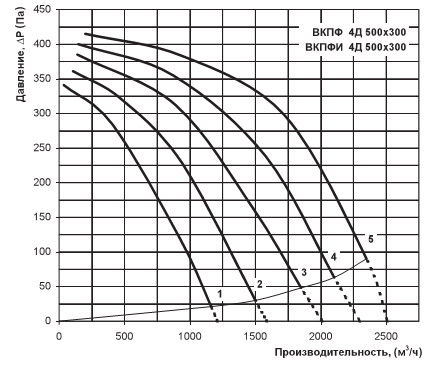

Диаграмма
Конструкция
Корпус вентилятора Вентс ВКПФ 4Д 500х300 изготовлен из оцинкованной стали.
Двигатель
Используются 4-х и 6-ти полюсные асинхронные двигатели с внешним ротором и рабочим колесом из оцинкованной стали с вперед загнутыми лопатками. Вентиляторы с таким исполнением турбины отличаются высокой производительностью и сравнительно большим перепадом давления.
Для осуществления тепловой защиты от перегрева в обмотку двигателя встроены термоконтакты с выведенными клеммами для подключения внешних устройств защиты. Применение в двигателях подшипников качения обеспечивает большой срок эксплуатации. Для достижения точных характеристик, низкого уровня шума и безопасной работы вентилятора каждая турбина при сборке проходит динамическую балансировку. Двигатель в вентиляторе имеет класс защиты IP 44.
Регулировка скорости
Регулировка скорости вентилятора может осуществляться:
- с помощью автотрансформаторного устройства
- с помощью частотного регулятора.
К одному регулирующему устройству могут подключаться сразу несколько вентиляторов, при условии что общая мощность и рабочий ток не будут превышать номинальные параметры регулятора.
Регулировка ступенчатая
Трехфазный регулятор скорости Вентс серии РСА5Д-3,5-Т* используется для ступенчатого изменения производительности систем вентиляции на базе вентилятора. Регулятор имеет пять скоростей с выходным напряжениям 90В - 150В - 200В - 280В - 400В.
*Регулятор приобретается отдельно.
Плавная регулировка частотным преобразователем
Частотный регулятор Вентс серии ВФЕД-400-ТА* применяется для изменения производительности вентиляторов, оборудованных трехфазными двигателями. С его помощью можно запитывать трехфазный вентилятор от "бытовой" сети напряжением 220 В.
*Регулятор приобретается отдельно.
Монтаж
Канальный вентилятор прямоугольный монтируется через гибкие вставки, необходимо крепление к строительной конструкции при помощи опор, подвесок или кронштейнов.
Вентилятор может устанавливаться в любом положении, учитывая направление потока воздуха (обозначено стрелкой на корпусе вентилятора). Также необходимо предусмотреть доступ для обслуживания вентилятора. Подача питания на вентилятор осуществляется через наружные клеммы. Для ревизии и технического обслуживания в вентиляторе предусмотрена технологическая крышка на корпусе.
Пример монтажа
Документация
(файл в формате pdf, откроется в новой вкладке при клике на изображении)
