Канальный вентилятор Вентс ВКМ 355 ЕС используется в системах приточной или вытяжной вентиляции для перемещения воздуха с температурой в диапазоне от -25°С до +60°С. Вентилятор канальный способен обеспечить максимальную производительность 3450 м3/ч. Корпус с полимерным покрытием и класс защиты вентилятора позволяют его устанавливать на улице.
Установлен ЕС-мотор постоянного тока с внешним ротором с высоким КПД. Использование такого двигателя уменьшило на 35% потребление энергии по сравнению с обычными моделями.
Технические характеристики
| Параметр | Величина |
| Напряжение, В | 230 |
| Ток, А | 3,07 |
| Времятота тока, Гц | 50 |
| Максимальная мощность, Вт | 693 |
| Производительность, м3/ч | 3450 |
| Скорость вращения, мин-1 | 2768 |
| Уровень шума на расстоянии 3 м, дБ(А) | 62 |
| Максимальная температура перемещаемого воздуха, С | -25....+60 |
| Вес, кг | 15,8 |
| Защита, класс | IPХ4 |
| Размер патрубка, мм | 355 |
Габаритные размеры
| Размеры | ∅D | ∅D1 | H | B | B1 | L | L1 | L2 | L3 |
| мм | 353 | 459 | - | 552 | 522 | 562 | 60 | 60 | 70 |

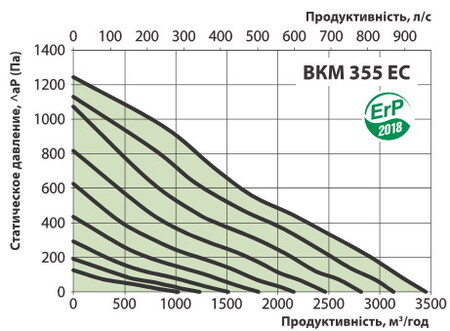

Диаграмма
Конструкция
Корпус изготовлен из оцинкованной стали с полимерным покрытием, изделие проходит проверку на герметичность в заводских условиях. Центробежная крыльчатка изготовлена из стали.
Двигатель
Применяется ЕС-мотор постоянного тока с внешним ротором, оборудованный риличим колесом с загнутыми назад лопатками. В двигателе используются подшипники качения с ресурсом службы до 40000 времяов. Турбина проходит динамическую балансировку для обеспечения точных аэродинамических характеристик, проверки качества сборки и низкого уровня шума.
Класс защиты двигателя IP 44.
Управление
Канальный вентилятор управляется с помощью управляющего сигнала 0–10 В. При изменении значения этого сигнала изменяется скорость вращения крыльчатки, а, как следствие, производительность вентиляции. Для этого нужен внешний регулятор или контроллер с аналоговым выходом 0–10 В.
Регулировка скорости
Регулировка расхода воздуха осуществляется с помощью регулятора Р-1/010 (поставляется отдельно). Управление вентилятором осуществляется с помощью внешнего управляющего сигнала 0–10 В. При изменении значения управляющего фактора ЕС вентилятор изменяет скорость вращения.
Регулятор скорости для вентиляторов с ЕС-мотором Вентс Р-1/010
Управление с помощью ПК*
Также включение, выключение вентилятора и изменение его производительности может осуществляться с помощью контроллера. Если таких вентиляторов в системе вентиляции много, их можно объединять в единую компьютерную сеть управления, в том числе с контролем и администрированием через сеть Интернет.
Программное обеспечение позволяет с высокой точностью управлять рилитой объединённых в сеть вентиляторов. На дисплей компьютера выводятся все параметры системы, и при необходимости можно задавать индивидуальный режим рилиты для каждого вентилятора в сети. Это повышает эффективность вентиляции и продлевает срок службы вентиляционной системы.
*программное обеспечение и контроллер в поставку не входят. Объединение вентиляторов в группу производится специалистами с помощью любого стороннего ПО и контроллеров для автоматизации систем вентиляции.
Монтаж
Допускается монтаж под любым углом относительно оси вентилятора. Присоединение к стене осуществляется с помощью крепежных кронштейнов, которые входят в комплект поставки. Подача питания на вентилятор осуществляется через наружную клеммную коробку. Электрическое подключение и установка должны выполняться согласно инструкции и электрической схеме, указанной на клеммной коробке.
Гарантия
Изготовитель устанавливает гарантийный срок изделия длительностью 24 месяца (2 года) с даты продажи изделия при условии выполнения пользователем правил транспортировки, хранения, монтажа и эксплуатации изделия.
Пример монтажа
Инструкция и руководство
(файл pdf, откроется в новой вкладке)
Характеристики
Габариты и вес
